石墨管：管一长，关注点就从断面挪到了沿全长那条线
同样叫石墨管，用在炉子里的一根长护套管，和成排插装、成组走液的一批管子，要盯的东西并不一样。这篇从细长管这个形态出发，把它与相邻几类件的分工、沿全长那条线上要看哪几处、细长比带来的加工代价，以及成组使用时的互换约定讲清楚。
信瑞达石墨 · 技术专栏
一、石墨管是什么，与相邻几类件各走哪一路

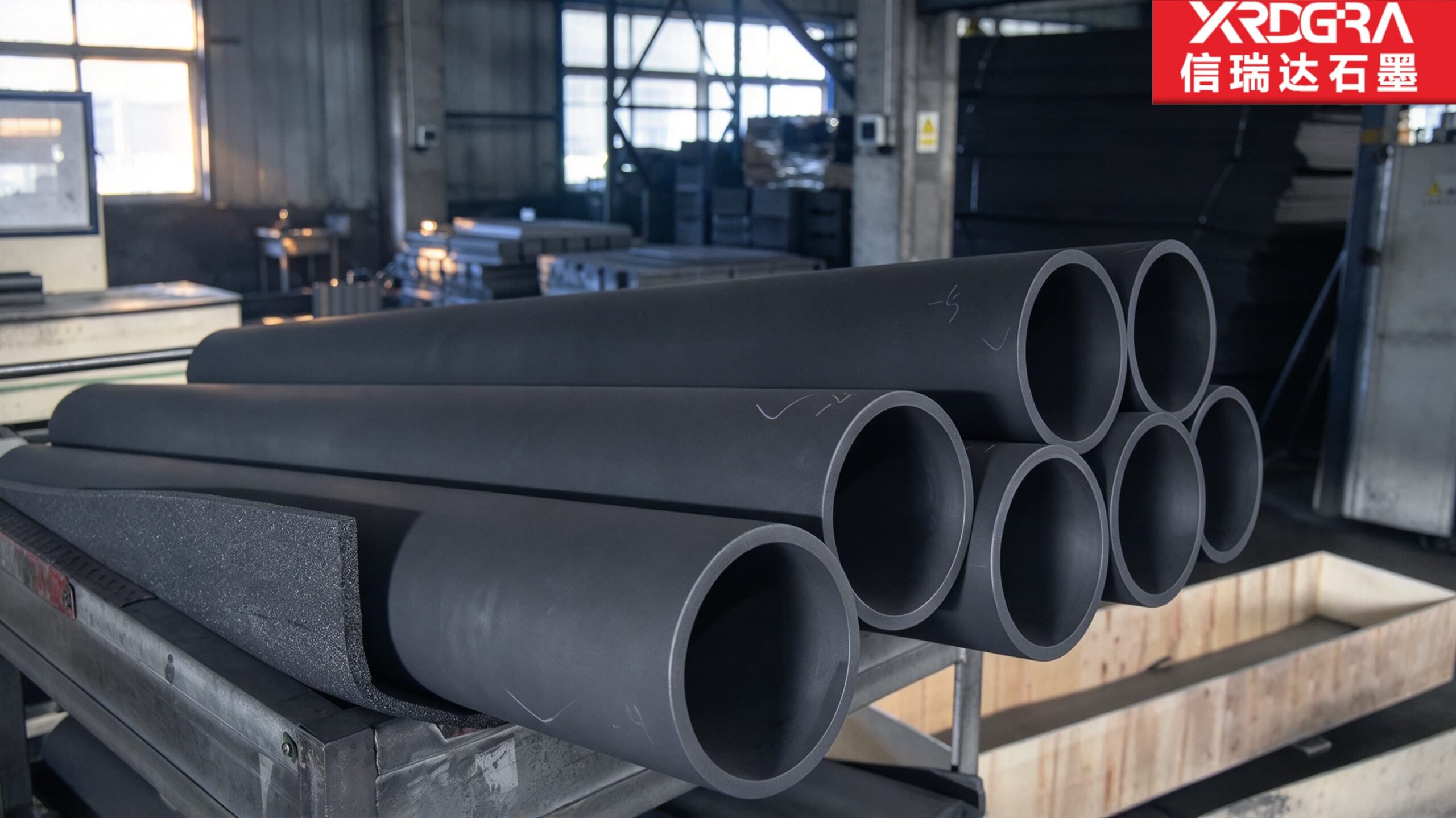

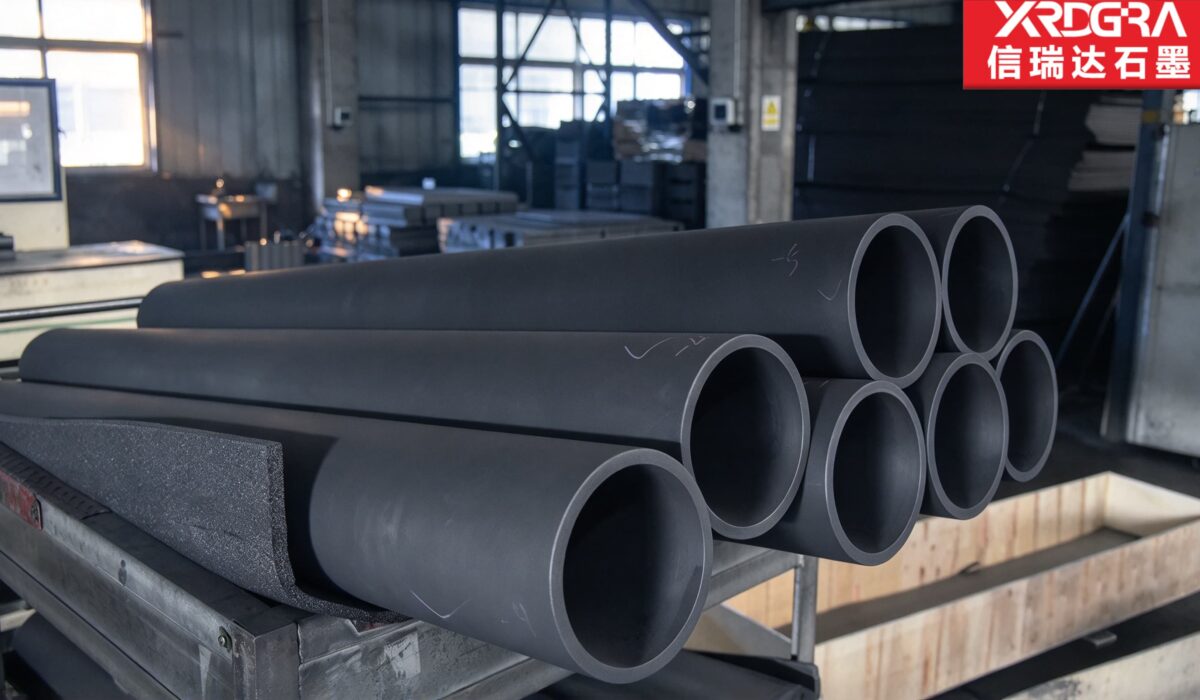

石墨管，是以石墨材料制成的管状制品：外圆为圆柱面，中间贯通或不贯通一道内孔，管壁构成主要工作截面。它既可以作为结构件承担支撑、隔离、导流，也可以凭借石墨本身导热导电的特性，作为传热或导电的通道使用。
石墨制品里，几类“长条形”件常被混为一谈，实际分工并不一样。石墨棒多为实心，承受的是整根截面的拉压与弯，常用于支撑、顶杆、导电件；石墨筒的口径相对长度更突出，多是套筒、衬套一类，重点在孔与外面那对配合；石墨管是长度明显大于口径的细长管，重点从某一个断面摊到沿全长那条线上；两端带螺纹的石墨管，则是在管的基础上于两端做出连接螺纹，用于串接成更长的通路，权衡的重心又转到螺纹与同轴这两件事上。
这四类在选料思路上相近，成型都靠机加工，但结构重点、配合面与验收口径各走一路。把件归到哪一类，往往决定了后面图纸上该标什么、该量什么。
二、高温场合为什么反复选它
做管子的材料不少，金属、陶瓷、石英各有各的位置。石墨管在高温场合被反复选用，靠的是几项凑在一起的特性：
- 高温下尺寸稳：在真空或惰性气氛中可在较高温度区间长时间服役，受热后的尺寸变化幅度小，长件不容易因热变形而失位；
- 抗热震能力较好：升降温过程中不易因温差应力开裂，适合反复进出的工况；
- 导热导电可调：导热与导电性能处在较宽区间，可通过牌号匹配“要传热”或“要隔热”的不同需求，也可直接当作电极通道使用；
- 化学稳定性好：在多数熔盐、熔融金属与酸碱介质中不易发生反应，用于耐腐蚀的输送与保护管路较有优势；
- 密度相对低：同样体积下自重较轻，长件在装炉、支承时对支架的负担也小；
- 易机械加工：可车外圆、镗内孔、切端面、倒角，按图纸做成不同口径、壁厚与长度。
反过来说，它也有绕不开的短板：脆性较大，抗弯与抗冲击能力有限；在氧化性气氛中持续高温会逐步损耗。这两条放在长件上会被放大——管一长，自重就让它在悬空处受到弯曲，所以从包装、运输到装炉、支承，每个环节都要按“脆而长”这个前提对待。
三、管一长，要看的地方从断面变成了一条线
短件把断面看住就够了：内外径、壁厚、同轴。管一长，判断它合不合用的地方就不再是某一个断面，而是沿全长那条线。
- 外圆沿全长的一致性：不只是某一处的直径，而是从头到尾。一头大一头小，装配时会一路吃掉间隙；管子穿过托座、套管或炉膛孔时，局部超差处就是卡住的地方。这一项的严格程度，是随长度放大的。
- 直线度：细长件一旦有弯曲，装不进就是装不进，没有让步余地。热态下的下垂还会叠加到原始弯曲上，让原本能过的件在热态下发生干涉。
- 壁厚沿长度的变化：同圈上的壁厚不均会形成温差应力集中；而沿长度方向的壁厚漂移，则会让热量与电流的分布也沿程变化，出现局部偏热。这是长度单独带来的代价，短件上并不明显。
- 端面与轴线的垂直：端头是接口，垂直度差就贴不平，密封与对中都会跟着受影响。
所以“做直、做匀”这句朴素的话，长管上的“匀”要从断面均匀扩到沿程均匀——两项指标管的是两件事，验收时不宜只取其一。
四、细长比带来的几处加工代价
同样是车外圆、镗内孔，件一长，加工的难度就换了一个量级：
- 刚性下降与让刀：长管装上机床后，中段是相对软的一段，切削力把件顶开，刀具按名义深度走，实际却少切了一点点，累积起来就是锥度。应对的办法是分多次走刀、减小单次吃刀、加中心架或跟刀架、缩短悬伸，而不是硬切。
- 基准与同轴：外圆与内孔要同轴，靠的是基准一路接力。常见两条路线：或先车外圆与端面立起基准，再据此镗内孔；或先把内孔做出来，再用芯轴撑住内孔车外圆。两条路各有适用的件型与代价，要紧的是别中途反复换基准，每次掉头找正都会把误差累积进去。
- 切削热与尺寸稳定：件大、壁薄时热量仍会局部累积，件在机床上量着合格，放置一段时间后尺寸还会动一点。关键尺寸的判定，宜给件留出接近使用状态的稳定时间，不必一下机床就下定论。
- 夹持不能过紧：石墨脆、壁薄，卡盘夹持力偏大会把管身夹成椭圆，松夹之后未必回得来，这时量出的尺寸并不算数。通常用软爪、加大接触面或轴向顶推来分散夹持力，把力避开关键面。
- 清粉：加工产生的是导电性粉屑，内外壁都要清，内孔越深越费工。残留粉屑在真空高温下既是杂质来源，也会影响装配贴合。
- 吊运与堆放：长件悬空处即受弯，起吊、转运、装箱都要有支撑、分格，避免单点受力与相互碰撞。这类件在包装与运输阶段留下的隐蔽损伤，往往要到使用时才暴露出来。
五、做一根和做一批，是两套口径
管件在现场多是成组使用——成排插装、成组保护、成束走液走气。这时候单根合格，并不等于一批合用。
- 根与根之间的一致：外径、内孔、壁厚与长度，都需要在批内对得上。一根管做得再规矩，跟旁边那根差出一档，成组装配时仍然配合不上。
- 刀具磨损是累积的：同一把刀连着做多件，磨损会累积，孔径与壁厚容易朝一个方向慢慢漂。批量越大，这个漂移的幅度越值得提前约定，也说明批内抽检与首末件比对有它的用处。
- 环向均布特征按整圈评价：管件上若有沿圆周均布的开孔、开槽或缺口，它们之间的一致要按整圈来看，不能只看对上的一两个位置。
- 检验口径要事先说清：按批抽检还是逐件检验、量哪几项、用什么量具。长件的直线度与沿程壁厚，现场的量法与取点位置弹性较大，不事先约定，验收时容易各说各话。
把这几条合起来看，一批管件的价值不只在单根的精度，也在它能不能成组互换着用。这件事值得在图纸与订单上单独写上一条。
六、这样一件东西是怎么做出来的
这类细长管的加工，一般按几步走。先定工况，明确使用温度、气氛、介质、介质流向，以及与相邻件的配合关系、安装方式是水平搁置还是竖直插装；再定形态与余量，确定做几根、长度与口径、哪些面留加工余量、是否需要支承或定位结构；接着选牌号，按导热、电阻、纯度与强度需求匹配材料；之后下料与初加工，按长度留出余量，先把外圆做到接近尺寸；随后车外圆、镗内孔与切端面，把同轴、锥度、直线度与端面垂直度放在同一序里控住；末了做端头处理、清粉与检验，修整锐边，清理内外壁粉屑，核对全长与形位尺寸，必要时逐件比对。
需要说明的是，石墨材料的密度、抗折强度、导热与电阻等指标会随牌号与规格变化，实际选型应以对应牌号的技术条件为准，不宜跨牌号套用某一组数值。
七、主要用在哪些地方
| 行业 / 场景 | 典型用途 |
|---|---|
| 真空与气氛炉 | 炉内保护套管、导流与通气管路，以及需要耐高温的传热通道 |
| 冶金与连铸 | 熔融金属的输送与保护管路、需耐冲刷与抗热震的部位 |
| 热处理行业 | 测温元件的保护套管、炉内承托与隔离用管件 |
| 化工与环保 | 酸碱介质、熔盐环境下的耐腐蚀管路与吸收装置用管 |
| 电子与半导体 | 高温工艺中要求洁净、不引入杂质的管路与护套类件 |
这些场合的共同点是高温、腐蚀或需要洁净，并且往往希望管件能按图纸尺寸直接配套。具体炉型该用多大口径、多长、什么壁厚，要结合炉膛结构、装配间隙与工况条件来确定，属于按图定制的范畴。作为电极或导电通道使用时，还要把电流与发热一并算进去，这一路的口径与长度就不能只按结构来定。
八、用得住，靠的是支撑与气氛两件事
石墨怕的不是热，是热加氧气的组合。石墨管在氧化性气氛中持续高温会逐步氧化损耗，管壁变薄、尺寸变小，因此它多用于真空或惰性气体保护的环境。
除了气氛，长管在使用中还特别考验支撑与热态配合：
- 支撑跨距：支点太少、跨距过大，热态下容易因自重产生下垂与弯曲，宜按件长合理布置支点，让管身受力分散；
- 热膨胀余量：石墨受热仍有膨胀，管件两端与炉体、夹具之间要留出伸缩空间，避免顶死形成压缩应力；
- 避免硬接触与应力集中：与金属件接触的部位，尽量用软性垫层或留出间隙，避免局部点载荷；
- 避免急冷急热：石墨虽有一定抗热震能力，但大温差骤变叠加壁厚不均，仍会增加开裂风险，升降温速率宜按工艺控制；
- 取放轻缓：搬运时避免拖拽与磕碰端头，端口处往往是裂纹的起点。
在这些前提下，石墨长管通常能保持较稳定的服役状态。如果现场长期处于氧化性气氛且温度持续偏高，则需要考虑其他材料或做针对性防护。是否适用，仍要结合气氛、温度与介质来评估。
九、图纸与订单上，建议写清这几项
- 用途与安装方式：水平搁置还是竖直插装、支承点在哪个位置、管件在系统中承担支撑还是走液走气，先说明白；
- 关键尺寸与基准：哪些是关键尺寸、以哪个面为基准、未注公差按什么执行、与哪个配合面配合；
- 沿全长那条线上的三项：外圆沿全长的一致性、直线度、壁厚沿长度的均匀程度，这三项宜单独标注并约定检验方式；
- 同轴与垂直度：内孔与外圆的同轴、两端端面与轴线的垂直度；
- 材料与牌号：按使用气氛、介质与洁净度要求选档，并把对应牌号的技术条件一并明确；
- 批量与互换：做多少根、是否要求根间互换、按批抽检还是逐件检验，批量件尤其要写；
- 表面与清洁：去毛刺、倒钝与清粉的要求，涉及真空、洁净或熔体的件尤其要写；
- 包装与运输：长件、薄壁件宜分格、分层或独立包装，运输中的相互碰撞是一些隐蔽崩边的来源。
十、关于信瑞达石墨的石墨管
信瑞达石墨专业生产石墨管已有 30 年，在长管件的外圆与内孔加工、直线度与壁厚均匀的控制上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控关键公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。
对这类件，我们通常建议先把几件事确认清楚：管件用在哪里、走什么介质、使用气氛与温度区间、是水平搁置还是竖直插装；口径、长度与壁厚按什么配合关系定；沿全长的直线度与壁厚均匀要求到什么程度；以及做多少根、是否要求根间互换。这几项定下来，才好据此匹配石墨牌号，并把加工方式、工序安排、清粉要求、检验口径与包装方式一并落实。长径比大、要求集中的件，宜先把沿全长那条线上的几项在图纸上对齐，再谈批量与交付节奏，试错成本相对可控。
写在最后
石墨管看着只是一根黑色长管，做起来却不只是“车个外圆、打个孔”：口径公差、壁厚均匀、直线度与端面垂直度几项指标互相牵制；管越长，这些指标越是相互牵连。用起来也不只是“装上去”，支撑跨距、热膨胀余量与气氛条件都要一并考虑；成组使用时，还得再看根与根之间对不对得上。它适合的是高温、洁净或耐腐蚀的场合，而不是所有管路场景。较稳妥的做法，是把用途、安装方式、气氛介质与全长上的几项要求先列清楚，再谈牌号与精度。具体工况仍建议结合实际参数确认。
