定制石墨坩埚：尺寸不是照图抄的，是被炉子上三圈东西夹出来的

内腔由熔体量与加料方式定，壁厚由承重与传热定，外圆由加热体、坩埚座与支承环定。三圈一夹，能“随便定”的尺寸其实不多；而图上空着的那几处——接口配什么、台阶量到哪个面、孔与内腔同不同轴——往往才是定制件返工的来路。

撰文：信瑞达石墨分类：石墨应用 / 定制加工件

坩埚的标准做法，是一条链推下来的：先定容量，容量定内腔，内腔加壁厚定外圆，外圆再与炉子的加热体对一遍。链是单向的，尺寸基本是“算出来的”。

定制件不是这条链。它是三条链同时往回推：熔体那一侧往内推内腔，炉子那一侧往外压外圆，中间那层壁厚被两头夹住。夹完之后，图上总会剩下几处空白——不是设计的人忘了写，而是这几处要靠供需两边一起定：接口跟谁配、台阶量到哪个面、孔要不要与内腔同轴。定制坩埚真正的工作量，其实就落在这几处空白上，而不是把已有尺寸做准。下面从定制与标准的差别说起，再讲三圈怎么夹、接口为什么是分界、端部那道缩径与通孔、厚壁筒的加工账、同轴与批量一致性，以及牌号和图纸该写什么。

一、定制件与标准杯形件，差的不只是尺寸

同样是一只空心杯，标准件与定制件的难点不在一个位置。

• 标准件难在“守”：形状固定，工装固定，批量里守的是同轴、壁厚、端面平这几项。做久了，工艺是熟的，问题出在漂移；
• 定制件难在“定”：形状每批不同，工装要重做，基准要重新排。问题往往不在加工精度，而在“这个尺寸到底该是多少、以谁为准”没谈清；
• 定制件还会成批：定制不等于单件。同一张图纸一次做一批，是常见情形——这时“定”与“守”两件事叠在一起，既要谈清口径，又要守住批内一致；
• 所以定制件的返工，多半不在刀上：加工方按图做到了，装上炉子却不对——接口差一点、台阶量错面、孔与内腔偏了一点。这类返工在图纸阶段就能避掉，事后只能重做。

二、三圈东西把这只杯子夹住

把影响坩埚尺寸的因素按圈排一下，定制时该谈什么就清楚了。

哪一圈	它给出哪些尺寸	谁先定	要留的余量
内圈：熔体与坯体	内腔直径、内腔深度、口部空间、底部形状	工艺先定，不能倒过来迁就毛坯	加料与沸腾的余量、挂渣层厚度、清渣工具伸得进去的空间
中圈：壁厚与底厚	承重能力、传热路径、自重、使用寿命	被内外两圈夹出来，是可调的那一层	掏心余量、磨损与清渣的损耗余量、反复修整的余量
外圈：炉子接口	外圆直径、总高、台阶位置与高度、坐环与支承方式	炉子那边先定，通常不可改	与加热体的间隙、热膨胀后的间隙、坐环与坩埚座的配合余量

这张表关键的一条是：中间那层壁厚是可调的，两头都不太能动。客户常在这层上砍——想薄一点省料、轻一点好搬；但壁厚一薄，承重与抗热震同时掉，而内腔与外圆这两头并不会跟着让。所以谈定制，先确认内圈与外圈的硬约束，再在中圈上做取舍，顺序反了就会出现“做出来装不进”或者“装进了用不住”。

三、接口才是定制件的分界

一只光杯形的坩埚，只有一组基准：内腔与外圆的轴线。多一处接口，就多一组基准、多一次装夹、多一处薄壁或应力集中。定制坩埚的难度，基本是按接口数量往上加的。

• 缩径凸台：一端做出一段小直径的凸台，用来插进坩埚座或加热体底部的中心孔，起对中作用，同时避让炉底的支承结构；
• 底部通孔：出料、穿管、测温用。它把原本封闭的杯底打断，是接口里影响较突出的一类；
• 口沿止口：配盖用的子口，管的是窜气与盖的定位。止口一深，口沿就薄，热震时先从这里裂；
• 耳或挂点：吊装、翻转、机械手抓取用。挂点是集中受力处，也是长件断裂的起点；
• 浇注嘴：定向倾倒用，嘴根与内腔的过渡决定残料会不会积在那里；
• 外圆台阶或坐环：决定坩埚坐在炉内的高度。这一处差一点，液面相对加热体的位置就整体偏移。

六种接口里，前两种常常同时出现——一端缩径、缩径段上再开一个通孔。这种结构看着只是多了两刀，实际把这只杯子的控制项从“同轴加壁厚”变成了四组关系。

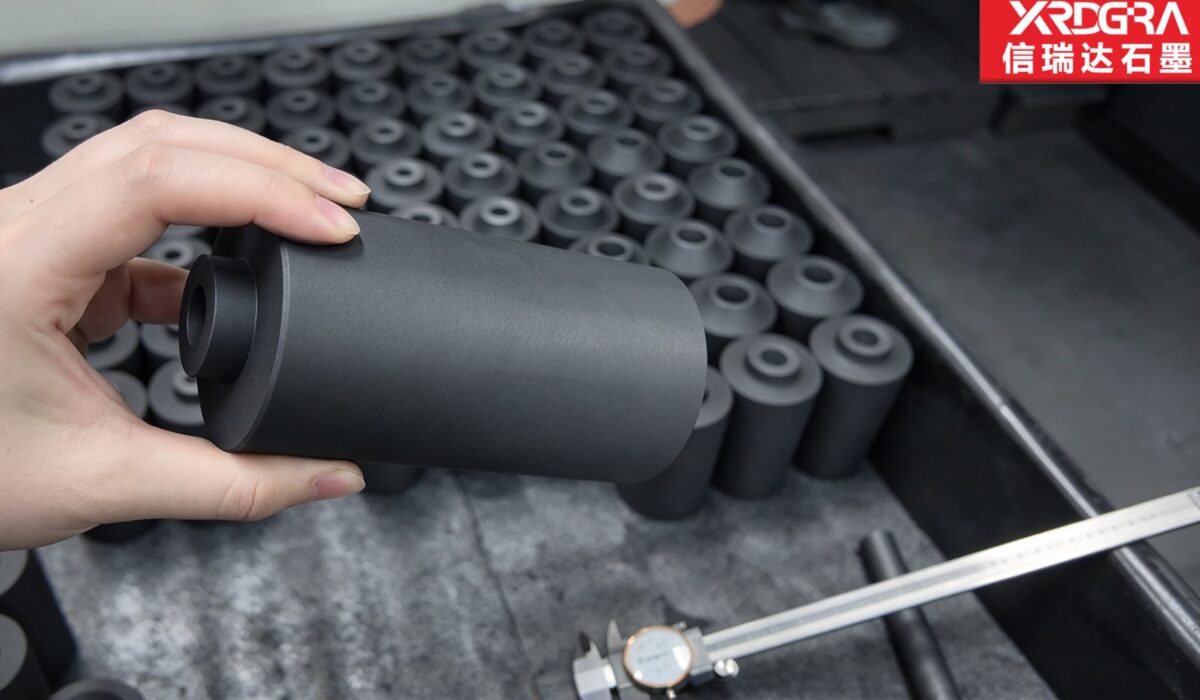

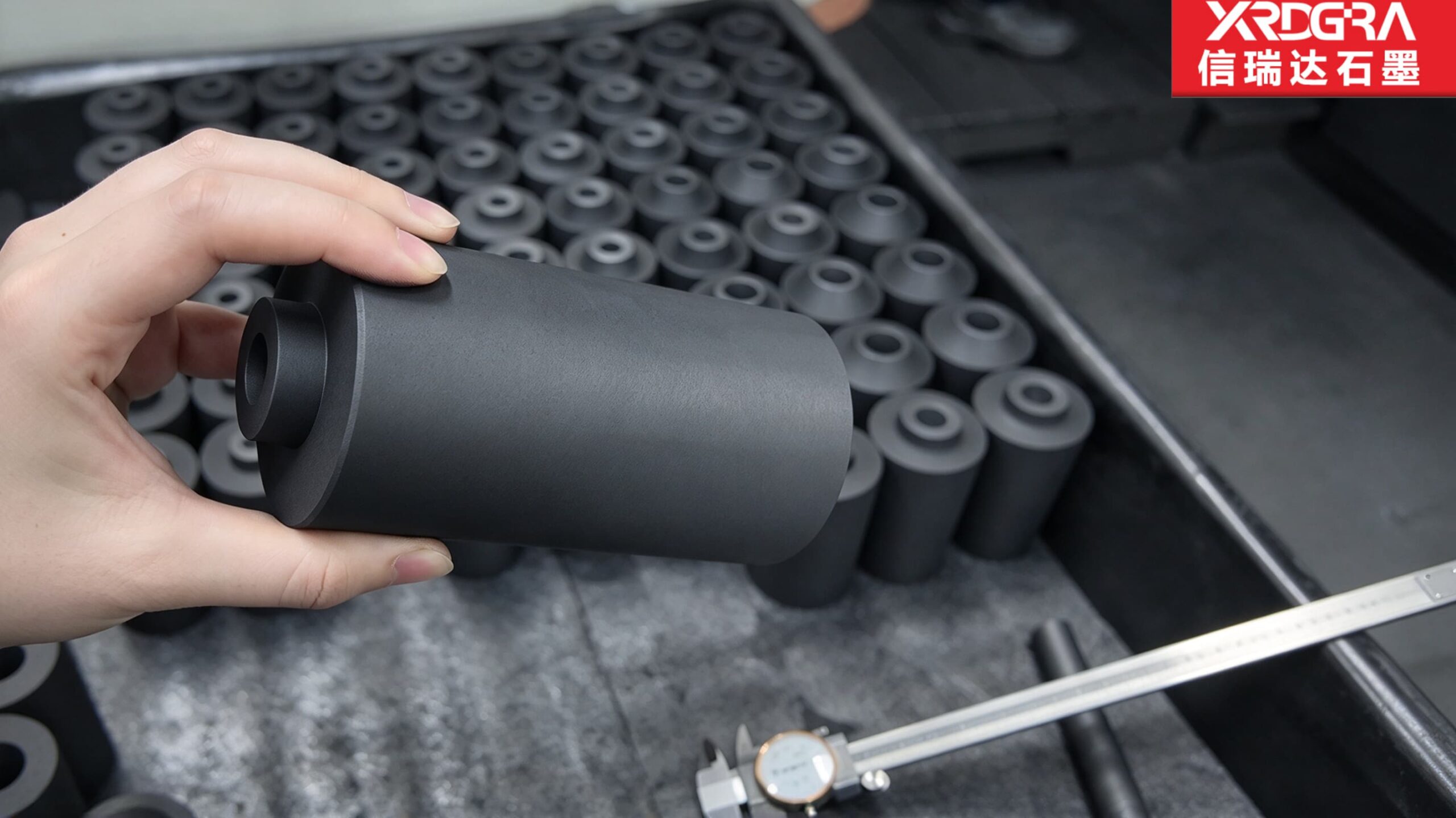

四、一端缩径带通孔：封闭的杯底被打断之后

杯底原本是一整块实体，厚且稳。一旦在上面开一个通孔，它就从“底”变成了“带孔的隔板”，四件事同时要管。

• 孔与内腔同轴：如果这个孔是出料口或穿管口，它宜与内腔对得上。偏一点，料流就偏、残料排不净，穿管时还会别劲。这一项在图上要单独标，不能靠“都在中心”默认；
• 台阶端面与杯底端面平行：缩径凸台往往是坐进坩埚座的那一段，它的端面决定坩埚坐得正不正。两个端面不平行，坩埚在炉里就是歪的，液面跟着歪；
• 孔周围的剩余壁厚：孔壁到内腔底之间的那点实体，比名义底厚薄得多。图上如果只给底厚、不给孔深与孔位，加工方按常规做，剩下的那点厚度可能不够——这是定制坩埚在图纸上较容易空着的一处；
• 孔口两端都要倒钝：石墨脆，钻孔出口会崩边。外侧倒钝好做，内侧（靠内腔那一面）要反向去毛刺或用专用刀具，不做的话崩口会一直留在那里，成为热震裂纹的起点；
• 孔要配东西吗：配塞、配管、配热电偶套管，是三种不同的要求。配塞要密封，孔口的端面平面度与孔轴线对端面的垂直度就成了主控项；只穿管不密封，重点在同轴与孔壁光洁；什么都不配、只是通道，孔壁直与孔口无崩边就够；
• 钻孔本身的顺序：孔要放在末尾做。一开孔，杯底这块基准面就被打断，之后再以它为基准去车端面或镗内腔，找正就没有依托了。

五、厚壁筒的加工账：料在去除量上，难在让刀上

定制坩埚多是整块料掏出来的厚壁筒。这类件的账，与薄壁件正好相反。

• 料钱在去除量上：毛坯按外廓取，掏出来的芯料全部变粉，回不了炉。壁越厚、内腔越深，去除比例越大。客户按成品净重估料，往往对不上实际，这一点在询价阶段讲清楚，两边都省事；
• 不怕夹变形，怕夹出锥度：厚壁件刚性好，夹紧不会压扁；但三点夹持下，夹持处与对面受力不同，车完松开，内腔会出现轻微的三棱或锥度。用软爪、多点轻压、夹完复量，是常见做法；
• 深腔镗削会让刀：刀杆悬伸一长，切削力把它压弯，出来的内腔就是口大底小，或者中间鼓。分段走刀、加粗刀杆、对称交替走刀，都是为了把这个偏让匀掉；
• 基准接力不能乱：外圆定内腔、内腔定外圆，每一次换基准都添一次偏心。翻头加工时重新找正的精度，直接决定两头的同轴；
• 大端面容易车出中凸或中凹：卡盘夹持力与切削力都作用在薄弱的边缘上，端面平不平，决定了坩埚坐得稳不稳、盖盖得严不严；
• 粉会垫出假尺寸：掏心出的粉量是这类件里较大的，垫在夹具面与量具面上，量出来的数就不真。量前复吹，是要落到工序里的一步。

六、同轴这件事，在定制件上更贵

同轴在标准件上靠工装守，在定制件上要重新建。这只杯子上通常有三组同轴关系：内腔与外圆、通孔与内腔、缩径凸台与外圆。

• 一次装夹能保两处：把外圆、一端端面、内腔放在同一次装夹里，这三者的关系是稳的；翻头之后，另一端的端面与台阶就得靠找正；
• 第三处要靠夹具：通孔与内腔的同轴，通常要以内腔定位、做芯轴或专用工装来钻孔；直接按外圆找正去钻，中间隔了一层外圆与内腔的同轴误差，两处误差会叠起来；
• 图纸要指定基准：哪个面是设计基准、加工时以谁为准，写清楚。不写，加工方会按自己方便选，做出来的件每一项都在公差内，装上去却偏——这类争议在定制件上很常见；
• 基准要能落地：有些图纸把基准标在内腔的某个圆弧面上，实际加工与检验都不好找。基准宜落在可测量、可装夹的面上，比如端面与外圆，再通过形位公差把关系传过去。

七、批量定制：几十只一样，一致性怎么守

定制件成批做的时候，风险从“做不对”变成“做得不一样”。偏差有三个来源，对策也分三条。

偏差来源	它怎么显形	能压住的做法
对刀与找正	每件重新对刀，同批出现台阶式的尺寸差	一次对刀连走一批，中途只在约定节点复校；首件与末件对比
刀具磨损	尺寸单向漂移，越做越大或越做越小	按件数或按时间换刀，不等崩刃；关键尺寸中途抽量
坯料批次	密度、硬度有差，切削手感与让刀量跟着变	同批用同一批料；换料时先做一件验证，再放量

关键尺寸逐件记录，是批量定制里省事的一条纪律。内腔直径、孔位、台阶高度、底厚这几项，留一张按件号的记录表；出了问题能追到哪一件、哪一刀，也能看出漂移是从第几件开始的。

八、牌号与表面怎么配

• 颗粒细度：内腔要光、要不挂渣、要不掉粉，细颗粒料更合适。粗颗粒在内腔壁上留下的孔隙会挂住熔体与渣，清不干净就一层层积；
• 成型路线：厚壁大件、反复热循环的场合，宜选各向表现接近的路线，抗热震与抗开裂更稳。模压料密度可以做得较高，方向性要在排版与掏心时让开；
• 灰分与纯度：按熔体的敏感度取。贵金属怕成色受影响，半导体与光伏怕硼、铝一类杂质，这几类要往低灰分走；普通有色金属熔炼不必一律高配。材料物理指标随牌号与规格变化，以对应牌号技术条件为准；
• 浸渍要慎用：这是坩埚与多数结构件不同的地方。树脂浸渍能提高强度与耐湿，但高温下浸渍物会分解，把碳氢带进熔体。熔炼贵金属、半导体料这类怕污染的场合，浸渍属于要事先说清、通常不用的一项；
• 表面不做釉：石墨坩埚一般不施釉，靠材料自身的致密度与内腔的光洁度控制挂料。有些场合会做抗氧化涂层，但涂层会磨、会剥落，磨下来的东西进熔体同样要考虑；
• 内腔纹路的方向：车削留下的纹路是环向的，挂渣时渣会顺着纹路铺开。内腔要求高的件，宜把纹路做细，或者加一道光整；拿粗纹去“增加附着力”，在坩埚上是要吃亏的。

九、图纸上宜先写清的十项

• 内腔直径、内腔深度、底部形状与底部圆角；
• 壁厚与底厚分开给，并注明孔周的剩余壁厚；
• 外圆直径、总高、外圆的公差带；
• 缩径凸台的位置、直径、高度，以及台阶高度量到哪个面；
• 通孔的孔径、孔位、与内腔的同轴要求、孔口是否两端倒钝；
• 口沿是否做止口、止口深度、口沿平面度；
• 同轴度、圆度、端面对轴线的垂直度，以及各自的测量基准；
• 材质牌号、成型路线、灰分要求；
• 表面要求与是否允许浸渍，内腔是否允许留车纹；
• 单件还是成套、批量与验收方式、包装与搬运要求。

这十项里，第四、第五、第七项是定制坩埚较容易空着的。空着不等于不重要，只等于把决定权交给了加工方——而加工方并不知道炉子上那一边是怎么配的。

十、主要应用领域

• 贵金属熔炼：金、银及其合金的熔化与浇注，对成色与残料回收敏感，内腔光洁与不挂渣是重点；
• 有色金属熔炼：铝、铜、锌及其合金，常见于压铸与铸造车间，坩埚与炉衬、舀勺配套使用；
• 感应炉与真空炉：坩埚坐在感应线圈或加热体中间，外圆与坐环的尺寸直接决定它在炉内的位置；
• 半导体与光伏：多晶硅、单晶硅热场中的坩埚与配套件，对灰分与污染控制要求高；
• 玻璃与光学玻璃熔炼：高温、连续作业，对抗热震与耐冲刷有要求；
• 粉末冶金与硬质合金：装粉烧结或熔炼用，需一并考虑碳势与防粘；
• 稀土与特种合金冶炼：活泼金属对坩埚的相容性要求高，是否生成碳化物要事先评估；
• 化验与分析：小容量、多品种的场合，定制量小但口径要求细。

十一、使用边界

• 氧化：高温与氧气同时在场时会氧化损耗，口沿、缩径台阶与孔口这些薄处先变薄。真空、惰性气体与还原性气氛下表现更稳；
• 热震：厚壁件的内外温差大，热应力也大。升温速率、装炉温度、是否预热，这几项对寿命的影响不亚于材料本身；
• 熔体相容性：多数金属对石墨润湿性差，但有幾类会与碳反应生成碳化物，粘连与侵蚀都从界面开始。这类熔体要事先评估，必要时加隔离；
• 磕碰与吊装：石墨脆，挂点与口沿是受冲击的位置。敲击式清理、钢制工具撬渣，都是缩短寿命的做法；
• 属于消耗件：壁厚会随清渣与氧化逐步变薄，按周期测量并留出更换计划，比用到裂了再换稳当；
• 不承压：坩埚不是压力容器。底部通孔配塞使用时，密封靠结构压紧，不能靠坩埚本体去承受介质压力。

边界提示：定制坩埚的报废，按现场统计多来自三处：口沿热震开裂、底部孔口崩边扩展、清渣时把壁厚刮薄。这三处都不在“材质不好”上，而在结构细节与使用手法上。反过来说，定制阶段把这三种用法问清——怎么升温、孔口配不配东西、渣怎么清——比在牌号上多花一档钱更有用。

十二、关于信瑞达石墨

信瑞达石墨专业生产定制石墨坩埚类制品已有 30 年，在厚壁筒件的内腔掏削、缩径台阶与底部通孔的基准排布上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控内腔与外圆的同轴、台阶高度与孔位、孔周的剩余壁厚；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

这类坩埚的供货方式是按图定制，无固定现货规格。询价时把用途与熔体、内腔容量与加料方式、外圆与炉子的配合关系、接口形式（缩径、通孔、止口、耳、嘴）、气氛与温度、批量讲清，我们据此给出牌号、壁厚与公差口径的建议。图上还没定的那几处，可以先一起过一遍再下料；批量没定下来的，可先做一两件试装试烧，确认配合与热震表现之后再放量，试错成本相对可控。

写在最后

定制坩埚这件事，把话说到底就一句：这四组关系——内腔与外圆、台阶与端面、孔与内腔、接口与炉子——哪一组没定，后面就得靠运气补。图纸上多写两行，比加工时多走两刀有用。

如果您的坩埚带缩径台阶、底部通孔、口沿止口或吊装耳，可以把炉子一侧的配合尺寸与接口用途发过来，我们按图评估基准怎么排、孔放在哪道工序、孔周壁厚留多少，也可以先做一件试装验证。
