石墨棒加工：圆好车，直难保，石墨棒车弯了为什么校不回来？
石墨好下刀，车圆也不难，所以很多人把石墨棒的加工想得很轻松。真正排到工序上才知道，难的是让一根长棒从这头到那头都落在一根轴线上：刀往上一推，杆就退；杆一退，中段就让出去；等它让出去了，石墨既不能补、也不能校，只能报废或者改做小一档的件。这篇按加工的先后顺序，讲清楚这件事为什么绕不开、在哪几处被决定，以及下单时该把哪几项写明白。
信瑞达石墨 · 技术专栏
一、这道工序交付的到底是什么
车一根石墨棒，交付的不是“一根圆柱”。形状对、直径对、表面亮，都只是门票。真正交出去的是一条直的轴线：外圆沿全长围绕它、直径沿全长一致、两端面与它垂直，端口不崩、棱边不缺口。
之所以把“直”摆在形状前面，是因为石墨棒多数不是拿来看的。它做导电棒、发热体、支撑杆、搅拌与导流件，靠的都是外圆：靠外圆导电，靠外圆配合，靠外圆在孔里滑动或落座。一根棒一旦弯了，接触就从面接触变成线接触甚至点接触，接触电阻往上走、局部发热，装配时还会别劲——件是能被装进去的，可它站不直，力就落不到该落的地方。
这里还有一层和金属件不同的实情：金属棒车弯了，还有校直这条路，压一压、敲一敲，尺寸能找回来一些。石墨不行。石墨是脆性材料，没有塑性变形的余地，弯过头的棒去校，得到的结果通常不是变直，而是从弯的地方裂开。于是一根石墨棒的“直”，在它下刀之前就得想好怎么挣出来，没有事后的补救工序。这也是这道活真正的分量所在。
二、头号敌人是它自己：刀一推，杆就退
车削时刀具给工件的是一股径向推力，工件顶着这股力。短件、粗件顶得住，长件顶不住——它像一根一端固定的悬臂，越往自由端，退让量越大。这就是让刀。石墨棒难做，根子在这里，而不在尺寸算得准不准。
石墨的弹性模量比多数金属低得多，同样的切削力压上去，退得更多。换句话说，车钢棒时能勉强挺住的走刀量，放到石墨棒上就让得明显。所以石墨棒的长径比一旦上去，它天生就比同尺寸的金属棒更难车直，这不是操作水平的问题，是材料属性带来的。
让刀在成品上有三种显形，验收时看到的样子不一样，成因却是同一个：
- 锥度：靠卡盘那头尺寸准，越往自由端越细，一根棒成了截锥。这是悬伸越大退让越多的直接结果；
- 腰鼓或中凹：两头被夹持或被支承着，中段悬着，退让集中在中段，直径沿长度出现一个鼓包或一个凹腰。这种偏差在两端量不出来，只量两头会误判为合格；
- 振纹：让刀不总是均匀的，切削力波动会让刀尖在工件表面留下周期性的波纹。表面看着发亮，手摸有起伏，做配合面时这张脸是不合格的。
把这三件事连起来看，就明白为什么“多走一刀”解决不了问题：只要悬伸没变、让刀没消，再走一刀也只是把已经让出去的那段跟着削掉一层，锥度和腰鼓会原样保留，只是整体小了一圈。让刀是过程量，不是尺寸量，得从工艺安排上去压，不能指望靠收尾那一刀修回来。
三、路线怎么排：四条走法，各有各的代价
围绕“怎么让一根长棒直”，车间里通常有四条走法。没有哪一条普遍更好，要看长径比、毛坯余量、精度要求和批量。
| 路线 | 怎么走 | 适用面与代价 |
|---|---|---|
| 一次车通 | 一端夹持，一次装夹把全长车完 | 基准转换少、没有接刀问题，是相对省心的走法；受悬伸限制，长径比一大，自由端就让得厉害，只适合较短或较粗的棒 |
| 调头接刀 | 先车一段，翻头再车另一段，两段在中部接上 | 能覆盖很长的件，是长棒上常见的做法；代价全压在接刀处——两段得同轴、接痕得平，翻头后要以已加工段打表找正，找不正就在中部留下一个台阶 |
| 双顶尖 | 两端打中心孔，用顶尖顶住，以中心孔定轴线 | 轴线由两端中心孔决定，全长共用一个基准，直度来得直接；代价是石墨打中心孔容易崩口、孔口易扩大，顶尖压力还会把孔口压伤，中心孔的深浅与锥面质量直接决定整根棒的直度 |
| 中心架辅助 | 中段加中心架或跟刀架托住，缩短实际悬伸 | 能明显压住中段让刀，是长棒上有效的一手；代价是硬爪会压伤石墨表面、留压痕甚至崩块，得改用软爪、木垫或尼龙爪，支撑力也要轻——扶得太紧，等于给棒加了一个新的变形源 |
不管走哪条，有两条原则是共通的。其一，能一次装夹做完的，不要拆成两次——每松开夹一次，就多一次找正误差，也多一次夹持变形。其二，基准要先做出来并且保护住：作为找正依据的那一段外圆、或那一对中心孔，做完就该避开磕碰、划伤和沾粉，后面所有尺寸都从它算起。
还有一条容易被跳过的纪律：同一批件宜固定走同一条路线。中途换路线等于换基准，前面做的和后面做的可能装不到一起，而这种事往往到装配现场才暴露。
四、真正吃成本的地方：末尾那一点余量，只有一次机会
棒类件的余量安排，是这道工序里少数同时牵着工时和废品率的量。留多了，切削时间长、粉量大、刀具磨耗快，还得反复测量；留少了，让刀没消、形位没跟上，精车一刀下去尺寸到了，直度却没到。
更麻烦的是这个量的方向是单向的。石墨车小了不能补：不能堆焊、不能镶套、不能像金属那样补一层再车回来。车过头只有两条出路——报废，或者降级改做小一档的件。所以棒加工的成本曲线不是均匀的，它集中在收尾的那一两刀上：前面的粗车错了还有余地，末尾那一点余量一旦削穿，整根件的账就定了。
围绕这一点，几条做法是常规的：
- 粗精分开，粗车只负责去量：粗车把大部分余量对称地减掉，不追尺寸；精车只做尺寸与形位这一件事，进给和切深都往稳里放。混在一起做，等于让精车去承担粗车的让刀；
- 对称去料，不要图省事只从一侧削：单边削得多，径向力偏在一侧，棒会被推着让向另一边，直径上出现方向性偏差；
- 精车前把让刀量的账先算一遍：按悬伸、直径和走刀方式估一下会退多少，把这段量预先留在余量里，比事后补刀更有用；
- 关键尺寸留测量间隔：刚下机的件带着加工温度，也还带着夹持应力，宜等它回到接近环境温度、松开夹持之后再量，否则量到的是被夹着的那个尺寸。
这里要说一句实话：以上做法都是把让刀压小，不是把它消掉。细长件不可能车出理论上的完美圆柱，能做的是把偏差控制到配合与使用能接受的范围里，并且在图纸上把这个范围约定清楚。哪一段允许松、哪一段需要严，比笼统写一个公差有用得多。
五、装夹、配重与支承：振动是这么来的

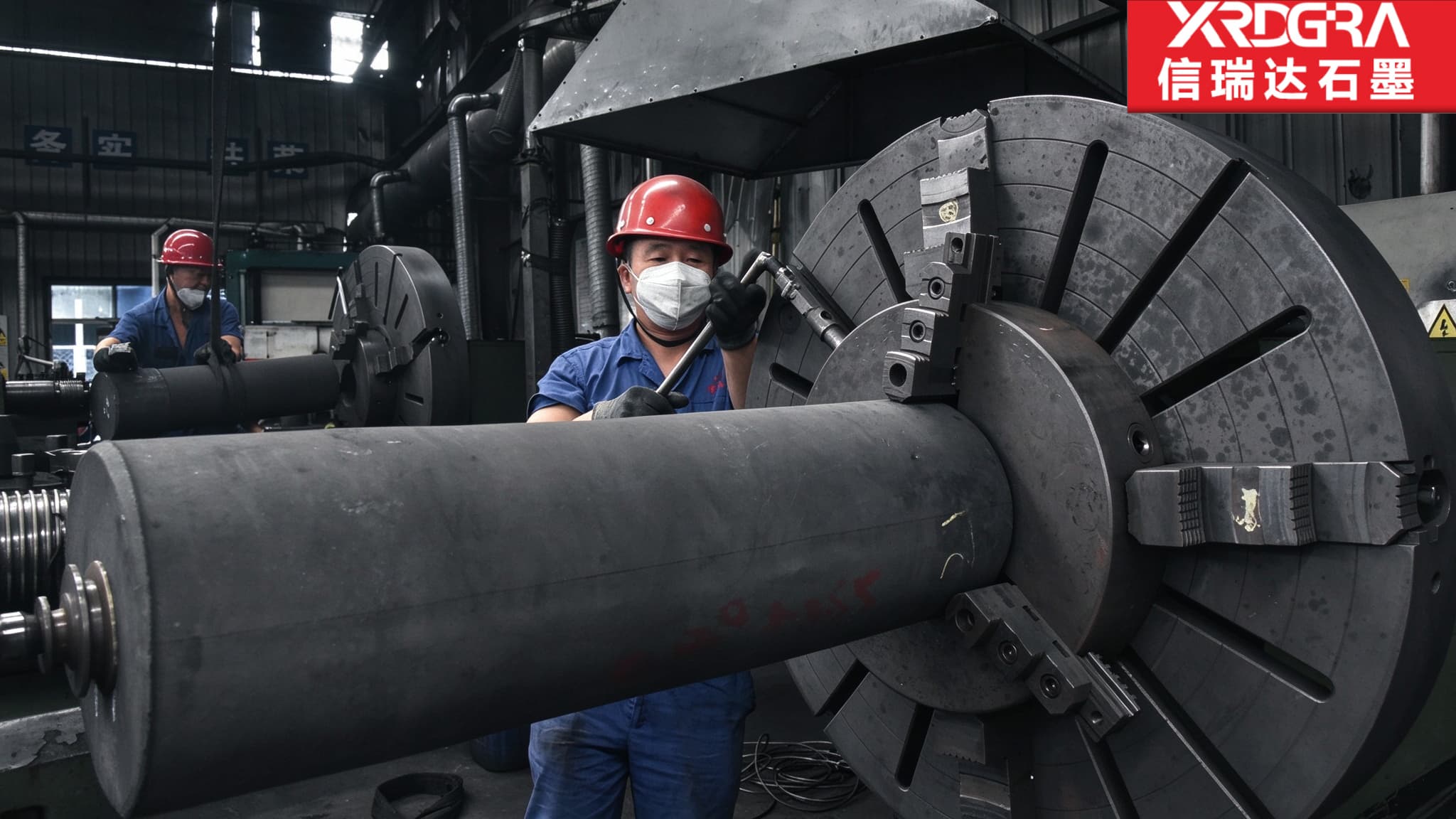

大直径长棒的尺寸，有一部分不是在切削时丢的，是在夹持、旋转和支承里被动丢的。这三处要单独安排。
- 夹持变形：卡爪的力集中在几个点上，棒被夹成轻微的多边形或椭圆，松开后一部分回弹、一部分留下。加大爪的接触面积、加软垫、控制夹紧力是常规做法。夹紧力不宜“多夹一点保险”——夹出来的变形在加工时被削掉，松夹回弹之后，那一段反而不圆了；
- 偏重与配重：大直径长棒自身重量可观，毛坯又常有不圆和偏心，卡盘上带着这么一件转起来，重心不在轴线上。车这类件时，卡盘侧要加配重把偏重平衡掉，否则主轴一转，振动就顺着工件传到刀尖上，到头来变成表面的振纹和更大的让刀。配重不是可有可无的辅助，它是尺寸的一部分；
- 转速与振动的取舍：石墨允许较高的切削速度，但长棒一提转速，离心力和不平衡量的影响同步放大。转速提到某个点，振动会突然变差——这个点跟件的长径比、配重做得好不好直接相关，宜在试切时摸出来，而不是照搬短件的参数；
- 工艺夹头要留，也要切掉：夹持段本身被卡爪压过、被找正修过，通常不作成品尺寸。留一段工艺夹头，做完再把这段切掉，比硬把夹持段算进成品长度要稳；切掉之后端口要重新处理，倒角、去棱，避免崩边从这里起。
支承和搁置同样算在这笔账里。长棒躺放时中段会下垂，这个下垂多数是弹性的，但测量时的姿态会直接影响读数：躺着量出来的直度和立着量出来的不是一回事。验收时把测量姿态、支承点位置约定下来，比事后争论谁测得对更有意义。
一点经验：长棒做完别急着量。先松开夹持、让它自然躺一会儿，按约定的支承点垫平，再打表。刚松开就量，量到的是它还被人为扶着的那个形状；等它自己沉下去再量，量到的才是它将来装到设备上的样子。
六、几处绕不开的固有风险
石墨棒加工的几处风险，属于这道工序自带的性质，能缓解，消不掉。下单前知道它们在哪，比出了事再找原因有用。
- 端口与中心孔口的崩边：石墨脆，车到端口、尤其是打中心孔和切断的时候，出口处没有材料支撑，容易崩掉一小块。缓解的办法是减小收尾时的进给、在出口侧垫支撑、把倒角做大一些；但崩边的概率只能压低，不能说没有。中心孔口一旦崩大，顶尖就顶不准，整根棒的直度跟着受影响，这一处值得单独盯；
- 层裂与掉块：石墨材料有明显的方向性，压制或挤压的方向上，层与层之间的结合强度低于本体的强度。切深偏大、刀具偏钝、或者在有台阶和尖角的过渡处，裂纹会顺着一层起开，表现为掉一小片或起一道细缝。这类缺陷在加工当时不一定显形，装炉受热、反复升降温之后才张开；
- 粉，而不是屑：石墨切下来是粉，量还不小。粉堆在已加工面上会被反复摩擦，把刚车好的面磨花；粉进到卡爪与工件的接触面之间，还会让夹持力分布变得不均匀。加工区就地吸尘、分段退刀带粉、收尾清粉，都是必要的；粉尘对人和机床都不友好，防护要按现场条件做；
- 测量本身的误差：长件的直度、圆度对测量方式很敏感——测点取几个截面、每个截面取几个方位、件是躺着还是立着、表架刚不刚，结果都可能差出一截。约定测点与姿态，是让验收有共同语言的前提。
这几条合起来指向一个做法：尺寸偏大、工况又不确定的件，先做单件或小批试制。一根棒的废品代价不低，先跑通一轮，把让刀量、走刀方式、装夹与配重这些摸清楚，再放量，试错的成本比整批报废小得多。
七、从毛坯到成品，大致走这几步
- 确认工况与图纸：先弄清这根棒是导电、发热、承力还是兼做配合面，装在哪、与什么件接触、温度与气氛如何，再据此定牌号与尺寸口径；
- 选料与下料：按直径与长度选毛坯，留意余量分布是否均匀、材料方向性与致密程度，长度方向留出工艺夹头与端口处理的位置；
- 粗加工：粗车外圆，对称减量，把大部分余量去掉，同时把直度的大致方向留出来；
- 过渡与时效：尺寸大或精度要求高时，粗加工与精加工之间留一段释放内应力的时间；
- 半精与精加工：按选定的路线走一次车通、调头接刀、双顶尖或中心架辅助，控制直径、圆度与直线度；
- 端面与端口：车平两端面、处理倒角与棱边，让装配有导入过渡，也让端口不易崩；
- 切断工艺夹头：把夹持段切掉，重新处理切口与倒角；
- 清粉与检验：清除表面与端口的残留粉，按约定的截面与方位测量直径、圆度、直线度与端面垂直度，检查崩边、掉块与细缝；
- 包装与转运：长件宜用多点支承的托架，避免中段长期悬空，端口做防磕碰保护。
八、图纸和订单上，宜把这几项写清楚
- 用途与受力方式：导电、发热、承力，还是兼做配合面——这决定直径公差与表面要求往哪边紧；
- 哪一段是配合面：全长配合，还是只在某几段配合。全篇一个公差往往既贵又不必要，分段标注更贴合实际；
- 直线度怎么定义、按什么姿态测：全长还是分段，躺着测还是立着测，支承点在哪——这一条在长件上比直径公差更容易起争议；
- 两端的形式：是否需要中心孔、螺纹孔、台阶或止口，端面的垂直要求如何；
- 使用温度区间与气氛：牌号选择、热态间隙都从这里来；
- 材料方向性要求：沿长度方向取料还是横切，对有承力要求的件影响不小；
- 表面与清粉要求、验收测点与量具口径：把测点位置、测量姿态、检验方式约定下来；
- 包装与搁置方式：长件的托架、支承点、堆叠层数值得提前说一句。
九、验收时看什么、怎么看
棒类件的验收，容易出问题的地方不在“量没量”，而在“量得是不是同一件事”。几条可以照着做的：
- 直径要沿长度分段量：至少取靠近两端与中段的几个截面，每个截面转几个方位。只量两头，腰鼓形偏差会被漏掉；
- 直度按约定姿态测：松开夹持、按规定支承垫平之后再打表，读数才代表它将来装上去的样子；
- 端面垂直要一起看：端面与轴线不垂直，棒装上去就是歪的，而这种歪在直径和直度上都看不出来；
- 端口与中心孔口单独检查：崩边、掉块、细缝这几样，靠尺寸量不出来，得看；
- 多根一起交付时看一致性：单根合格不等于整批能用。同一批件如果直径分布偏在一头，装配时的选配工作就落到使用方身上了。
边界也要交代清楚：石墨在氧化性气氛、温度持续偏高的条件下会氧化损耗，表面逐层疏松、直径缓慢变小，这不是加工能解决的问题。棒的落座与支承方式、装配间隙与热膨胀的匹配，同样影响它用得久不久。加工做得再准，也不能把材料本身的这条边界挪走。
十、关于信瑞达石墨的石墨棒加工
信瑞达石墨专业生产石墨棒及各类石墨长件与回转体件已有 30 年，在细长件车削的防让刀、调头接刀的同轴衔接、大直径件的装夹配重与中心架辅助上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控外圆尺寸、圆度与直线度、两端面垂直度以及多根之间的一致性；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。
就石墨棒的加工，我们通常建议先把四件事说清楚：这根棒装在什么设备上、起导电还是承力的作用、哪几段是配合面、使用温度与气氛如何。这几项定了，牌号、直径与长度、公差分配、端面形式才有依据。可按图定制，也接受来图来样评估；尺寸偏大或工况不确定的，建议先做单件或小批验证，把让刀与装夹这些变量摸清楚之后再放量。
写在最后
石墨棒的加工，说到底是一道跟“退让”较劲的工序。石墨软、好下刀，车圆几乎不构成挑战；可它弹性模量低、件又细长，刀一推就退，退出来的锥度、腰鼓和振纹，都不是靠多走一刀能修的。更关键的是石墨没有第二次机会：不能焊补，不能校直，车小了只能降级或报废。所以这根棒做得好不好，看的不是车工手有多稳，而是余量怎么排、路线怎么选、接刀处怎么找正、配重和支承想得够不够细，以及那些看着不像技术问题的粉和测量姿态有没有认真对待。边界同样要说透：石墨在氧化性气氛、温度持续偏高的条件下会氧化损耗，加工精度再高也改不了这一条。具体尺寸与工序安排，仍建议结合实际工况与图纸口径确认。
