石墨异形件：同一张图纸，做一件和做一批，账要分开记
石墨异形件是个统称：没有规格表，也没有可替换的库存件，一张图过来、按图做、做完交付。这类件的难度不在“外形复杂”四个字上，而在形一旦离开标准，料、夹、序三笔账会同时被改掉；更要紧的是，同一张图纸做一件和做一批，目的不同、做法不同，账也得分开记。这篇文章从这三笔账讲起，再说到单件与批量之间那条分界，最后落到图纸与验收上值得提前写准的几处。
信瑞达石墨 · 技术专栏
一、先归位：“石墨异形件”定的是做法，不是形状
异形件不像螺栓、法兰那样有规格表，也没有现成的库存件可以替。一张图过来，按图做出来、交付出去，这就是这类件的全部。所以判断一件活算不算异形件，看的不是它长得怪不怪，而是有没有现成的标准件可以替代、有没有现成的基准与配合关系可以借。

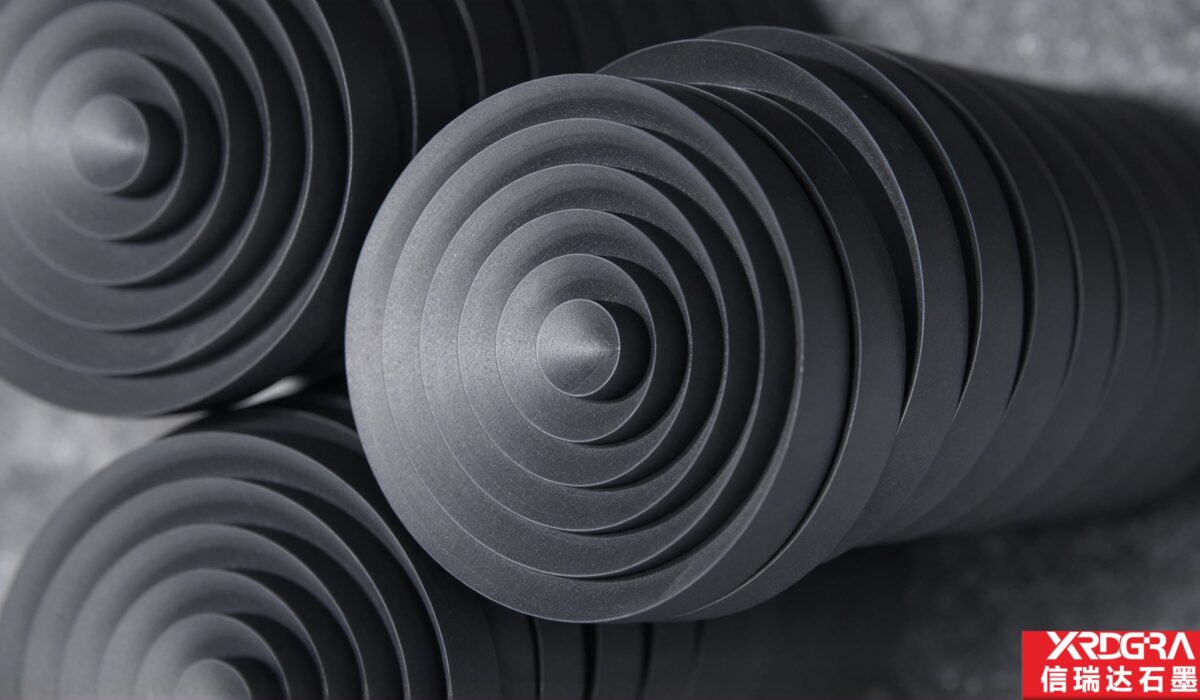

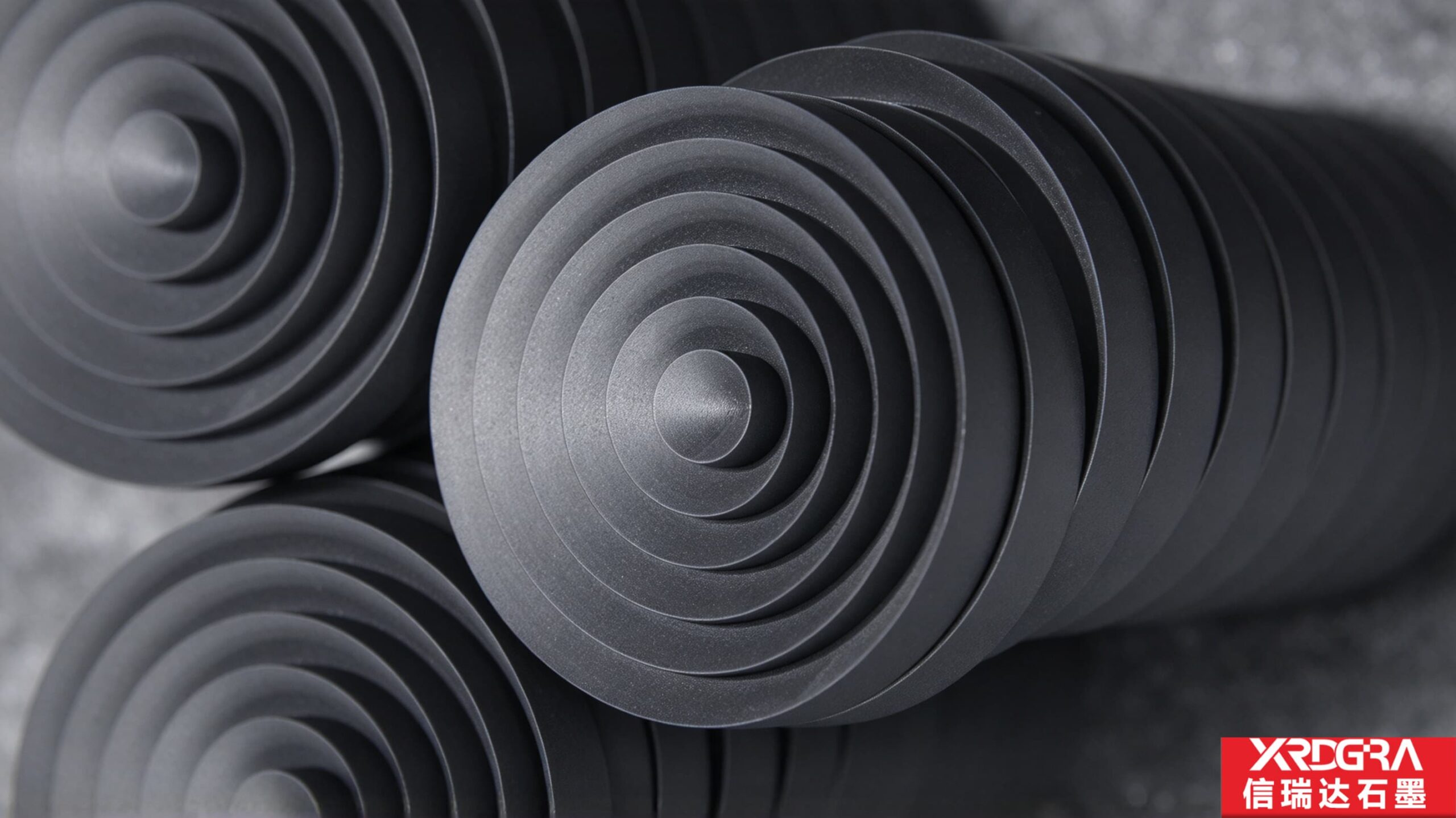

有些件外形规整，甚至就是回转体，但它身上那一组同心要素、几道窄槽、几处配合面凑在一起，找不到可套的标准，也只能按异形件来做；反过来，外形不规则的件如果只是垫厚、间隔，从现成的料上改一改就能用，账反而轻。名字是做法定出来的，不是形状定出来的。
这类件在设备里承担的角色差别很大，共同点却是同一个：形状是给定的，工艺路线是选出来的。同一张图，路线不同，材料账、工时账、精度账与风险账都不一样。后面所有的账，都从这里长出来。
二、“形”把三笔账一起改掉了：料、夹、序
规整件的问题通常落在单个尺寸上；异形件不是。形一离开标准，三笔账同时被动过，而且它们是叠在一起算的。
其一，料。从坯料到成品，切掉的体积常常不比留下来的少，报价若只按成品外形估料重，多半会低估。从一块料里出形，行业里大致走三条路：整块料掏形，一体、连续，刚性与受热行为是连贯的，代价是掏掉的料与深腔处的工时；拆成几件分别加工再装成一体，小料能做大事、局部可换，代价是接口与销孔本身要花工时，装配精度还要叠加在各件公差上；在现有规整件上加特征，周期短、小批从容，代价是特征受原件余量限制，容易变成“设计迁就料”。三条路各自换来什么、要一并接受什么，下单前讲开，比事后再谈价格有用。
其二，夹。回转体件可以靠外圆或中心孔找正，异形件没有这条现成的轴线可借，装夹面往往本身要先做出来，再靠它把其余尺寸一路接力下去。于是专用工装成了工艺的一部分：工装的设计、制作与调整都占工时，它自己的定位精度也会转移到件上。一次装夹能覆盖几个面、哪些面可以从同一次定位里出来，直接决定误差与工时——能一次做出来的面，尽量不要拆到第二次装夹里去做。
其三，序。工序顺序不是随手挑的，是被形状绑住的：基准面先立住并一路接力；余量优先留给变形影响大、后序还要修的那个面，而不是四处均摊；薄处与窄壁刚度低，宜放在切削力已经小的中后段，用分层轻切削、多走几刀的办法过；尖角与截面突变处，除非功能要求锐利，一般用圆角或斜坡过渡，既降应力集中，也降崩边概率。这几条排下来，顺序基本就定了。
一句话：异形件的难度不在“外形复杂”上，而在料、夹、序这三处各自被改掉一点，叠起来把工时与风险一起推高。图纸上看得见的是形状，报价里占大头的常常是这三笔。
三、做一件和做一批，走的是两条路
这是这类件上常被忽略的一处分界。同样是按图做，单件与小批的目的并不相同，做法与账跟着分岔。
单件或试制，目的是“能不能装、能不能用”。重点在配合关系与装配到位，过程中允许反复调；成本集中在工装与准备的一次性投入上，这一份投进去只服务一件，所以单件价格天然偏高。它的价值在于把不确定的地方先试出来：配合面多、特征关系复杂的件，先做一件试装，比整批做完之后才发现位置关系有差要省事得多。这一件试出来了，图纸口径、余量分配、清角要求与检验方式也跟着定下来了。
成批，目的是“件件一样”。件数一上来，账的重心从“做出来”转到“做得一致”：工装要能重复定位、刀具磨损要按件数管、检验点要从全尺寸挪到关键项加抽检、批内某一处尺寸朝一个方向漂要能被发现。同批、同牌号、同一套工序，是一致性的前提；中途换料换批、换刀不记录，现场就会出现“这批装得上、那批偏紧”。
分界线大致看三条：这件东西的配合面多不多、装配关系定没定、使用中要不要成组互换。配合面多、还没试装过，就先走单件；装配关系已经验证、又要成组替换，就该按批来管。反过来，件数少、结构简单、后续还要改，批量不一定更省——把工装与检验那一套成本摊到几件上，未必比按单件做划算。
还有一笔容易漏掉的：批量不等于简单重复。批内那点漂移，单件做的时候看不见，一批做下来就会显出来——尤其环向均布的特征，相邻两处都在公差里，整圈量下来却是一条趋势。这类特征在评价时宜按整圈的位置关系看，而不是只比相邻两处。
四、图纸上那点没被标注的“肉”，往往决定从哪儿先坏
图纸习惯标孔径、槽宽、槽位与外形轮廓，而两槽之间、两孔之间、孔与槽到边缘之间还剩多少，多数时候是推算出来的，并不落在图上。这个数值不在图上，却决定件在装配压紧、热震与磕碰时从哪儿先坏，也是崩边的高发位置。特征排得越密，这点肉越薄——设计端关心的是“开得下、料过得了”，加工端与使用端要关心的却是“剩的那点够不够”。
所以下单时值得把它换算出来一起确认：允许的剩余壁厚下限是多少、崩边允不允许、尖角能不能用圆角或斜坡过渡掉。清角要求放宽一点，往往同时改善崩边与工时——这是这类件上少见的一处“两头都占便宜”。
五、牌号怎么配：按场景配，不一律往高配走
- 怕污染的场合配高纯料：半导体、光伏、真空镀膜与分析类场景，对件可能带入的杂质比较敏感；
- 细特征多、边棱多的件配细颗粒料：骨料尺寸小，切削时崩边的倾向相对低，细小特征也更容易做出来；
- 截面变化大、反复受热的件看各向同性：等静压成型的料在方向之间的性能差异较小，厚薄过渡处的表现比较接近，不容易出现某个方向特别脆的情况；
- 只承担间隔、垫厚、遮护的件，普通料即可胜任：用在不敏感的位置，把高牌号压上去等于白花钱。
要认的代价是：细颗粒、高纯、各向同性的料，采购成本与加工难度都更高，对刀具、切削参数与工装的要求也更严。异形件选料的原则是按场景配——先看这件东西接触什么介质、怕不怕污染、受不受反复热循环，再决定用哪一档料。石墨的密度、强度、导热与耐温上限等指标随牌号与规格变化，具体以对应牌号的技术条件为准。
六、形态很杂，但在设备里干的活大致归为几类
- 分流与布气、导流：把气流或液流摊开、按路径分配或引导，盘面上成群的开孔与开槽多属于这一类；
- 承托与承载：托住料、托住工装，或把集中的载荷摊开，减少局部压强；
- 定位、间隔与限位：把相关两件的位置关系固定住，或限定某个方向上的活动范围；
- 隔热与遮护：挡在热源与怕热部件之间，或挡住飞溅、辐射与积料；
- 连接与过渡：把两种规格、两种材料或两段结构接起来，起过渡与转接的作用；
- 成型型腔与镶件：本身参与成型，或作为可更换的镶件使用。
同一件东西有时同时干两件事。至于某一件具体承担哪一项、按哪个尺寸验收，仍要以图纸与使用方要求为准——这类件的用途常常在外形上看不出来，不宜凭形状自行推断。
七、多用在哪，以及几条边界
这类件多出现在“位置受限、形状非标、需要成批或成组使用”的场合，常见的有：高温炉与真空炉内的非标承件、导流件与遮护件；半导体与光伏设备上的非标石墨配件；真空镀膜、离子束加工等场合的按图件与挡件；玻璃成型与贵金属加工用的模芯、镶件与托件；化工、环保与流体场合的耐腐蚀结构件；各类非标设备里按图定制的石墨功能件。
这是“多见于”的场景归纳，并不表示这些行业里的同类位置都用石墨件；具体到某一道工序是否适用，还要结合气氛、温度区间与洁净度要求判断。几条边界一并说清：
- 氧化性气氛：石墨在含氧气氛下随温度升高会逐渐氧化损耗，这类件多用在不含氧或含氧较少的气氛、真空环境，或短时敞口的可控工况中；
- 消耗件属性：反复热循环下会缓慢氧化与磨损，用到一定程度即需更换，属正常消耗；
- 脆性与截面突变：厚薄过渡、尖角与窄筋处，在急冷急热下容易开裂，升温降温宜平缓，装炉时避免直接撞在薄处；
- 吸湿与预热：石墨有一定吸湿性，受潮后骤热容易开裂，宜干燥存放，并按规范预热后再入炉使用；
- 装配受力：夹紧力集中在薄处或尖角上，是现场开裂的常见来源，宜让受力面摊开，必要时加垫片。
八、图纸与订单上，建议写清这几项
- 图纸口径：哪些是关键尺寸、以哪个面为基准、未注公差按什么执行、与哪个配合面配合，下单前先对齐，免得交付时才发现理解有差；
- 成形路线：可否拆成几件做、可否从现有规整件上做、接口形式有无限定——这几项直接决定报价与周期；
- 剩余壁厚与清角：特征之间允许的剩余壁厚下限提出来，清角半径可否放宽也提出来，放宽往往同时改善崩边与工时；
- 检验口径：按批抽检还是逐件检验、量哪几项、用哪类量具；环向均布特征按什么方式评价，宜事先约定；
- 批量与交付节奏：是先单件验证装配，还是直接按批做；批内抽检的节点放在哪里；
- 表面与清洁：去毛刺、倒钝与清粉的要求，涉及真空、洁净或流体的件尤其要写；
- 标识与追溯：必要时按批或按件做标识，便于使用中定位到某一批；
- 包装与运输：薄处多、形状不规整，宜分格、分层或独立包装，运输中的相互碰撞是一些隐蔽崩边的来源。
九、关于信瑞达石墨的石墨异形件加工
信瑞达石墨专业生产石墨异形件已有 30 年，在按图定制的成形路线选择、专用工装与装夹方案的确定上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控关键公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。
对这类件，我们通常建议先把几件事确认清楚：这件东西装在什么位置、承担什么作用；接触的介质与气氛、使用温度区间；哪些是关键尺寸与配合面、基准取哪一个；以及批量大小与交付节奏。这几项定下来，才好据此匹配石墨牌号，并把成形路线、装夹方案、清角要求、检验口径与包装方式一并落实。形状复杂、配合面多的件，先做单件或小批验证装配关系，再谈放量，试错成本相对可控。
写在最后
石墨异形件这类产品，判断它值不值，不看外形做了多漂亮，而看成形路线选得对不对、特征之间的关系稳不稳、边角与薄处有没有留下隐患。而同一张图纸，做一件和做一批本来就是两件事：一件是为了把不确定的地方试出来，一批是为了让件件一样。把这两件事混在一起谈，报价与交期都容易拧着。询价时先把图纸口径、成形方式、关键尺寸、批量与检验方式说明白，再谈牌号与价格，后面的返工与扯皮会少很多。
