高温炉石墨加热器：筒壁上的竖缝宽一点深一点，功率为什么就跟着变？

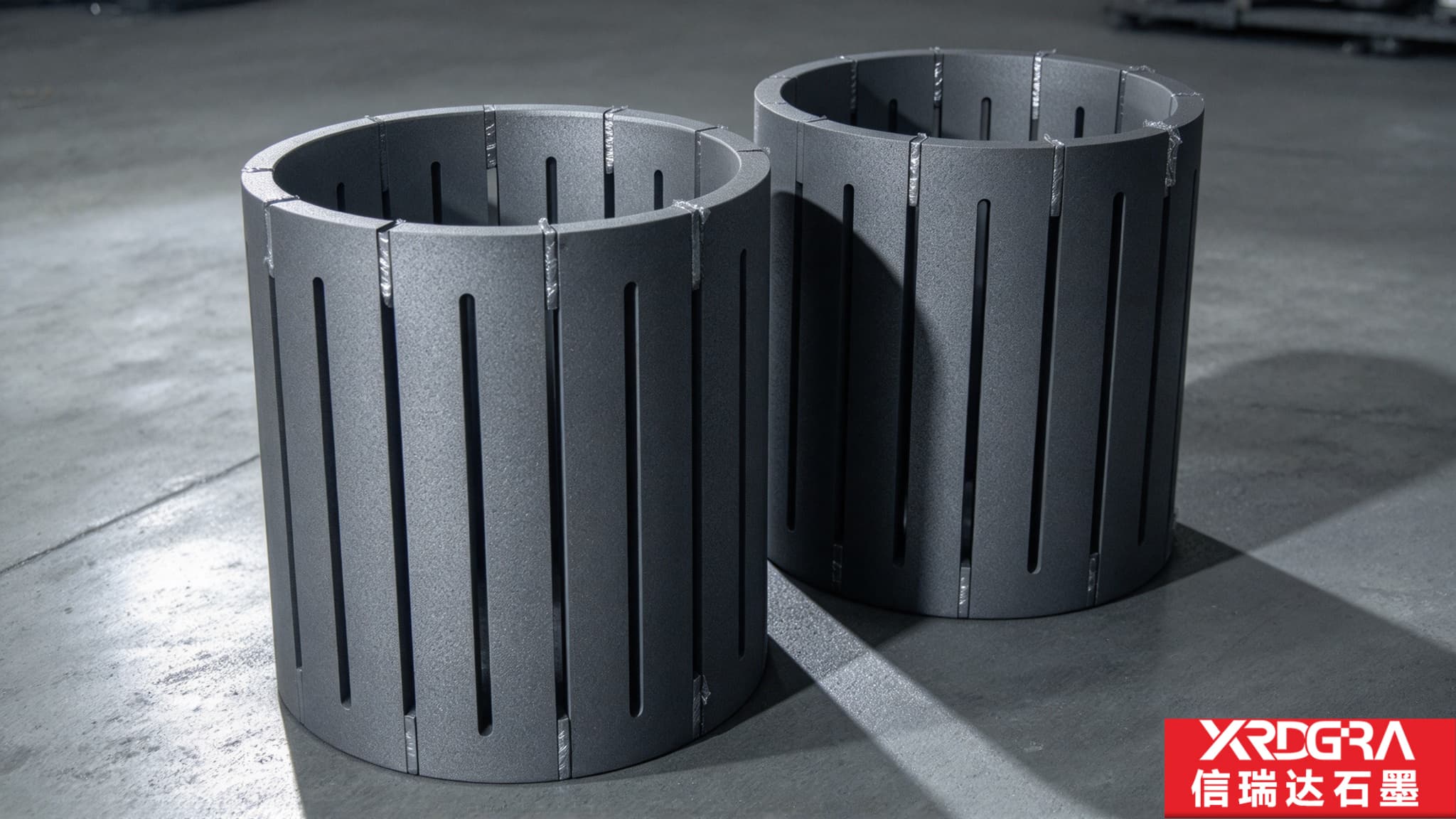

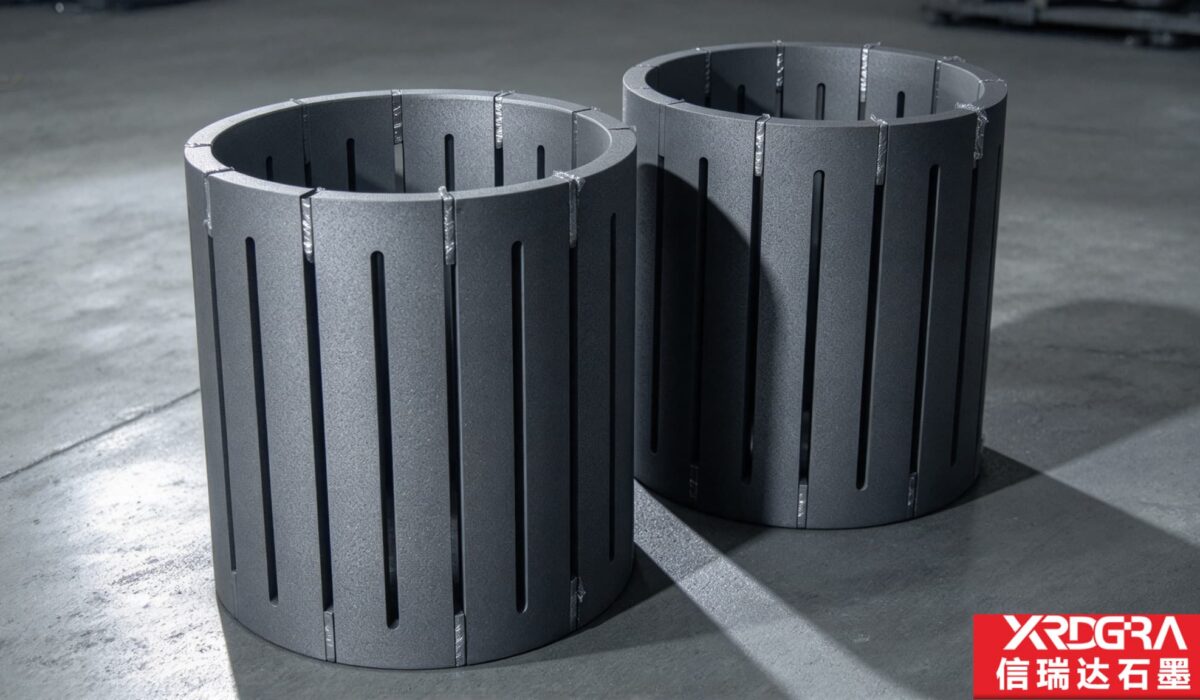

真空炉、气氛炉的炉膛要升到工艺温度，炉内常立着这样一段黑色圆筒——高温炉石墨加热器。电流从电极引入，直接经过石墨本体，靠它自身的电阻发热。这只筒身上不起眼的一处细节，恰恰是它的核心：筒壁上那些上下交错的竖缝。这篇文章不重复讲”它能发热”，而是把它当作一只带形状的电阻器来看：缝的数量、宽窄、深浅是怎么被电气参数定下来的，反过来又对加工提了哪些要求，以及装进炉子以后电阻为什么会漂、失效通常从哪里起头。
信瑞达石墨 · 技术专栏
一、它在炉膛里承担的是一段”电转热”的活
高温炉要把工件、坩埚或料盘升到工艺温度，热量得有个来源。电阻发热元件走的就是这条路：电流从炉体电极引入，经过元件本体，靠自身电阻把电能转成热能，再以辐射与传导的方式把热量送进炉膛。石墨加热器是这条路上的元件之一，只是把本体材料换成了石墨。
它为什么做成圆筒？因为筒形能把发热面围成一圈，把炉膛”包”在里面，形成包围式加热，圆周方向的温度分布容易做匀。对均温性有要求的烧结、热处理工艺，这一条分量不轻。
与金属电阻丝、硅碳棒比，石墨做发热体有几个明显不同的地方：可服役的温度区间更靠上；在真空与惰性气氛下不容易放气、不污染炉内，对洁净度敏感的场景较为友好；可车、可铣、可钻孔开缝，能按炉膛轮廓做成筒、板、棒等各种形状；密度相对低，自重小，对电极连接处与支撑结构的负担也小。代价同样要说清楚——它在氧化性气氛下不适用，而且材质偏脆，怕磕碰。这些后面还会回到。
二、先算电气账，再谈形状：它本质上是一只电阻器
一只加热器拿来设计，起点往往不是形状，而是电。炉子需要多大功率、供电电压是多少、允许的电流多大，这几项定下来，需要多大的总电阻就大致定了。而电阻由两件事决定：电流走过的路径有多长、这条路径的截面积有多大。
对一段圆筒来说，这两个量都不在筒的外轮廓上，而是藏在筒壁上那些缝里。所以行业里常有”先有电气账，后有加工图”的说法——外形尺寸定了之后，真正决定它能不能按设计发热的，是缝的排法。
把筒壁看成若干条并列的”带”：每条带就是一段电阻。带的长度接近筒高，带的宽度接近相邻两道缝之间的距离，带的厚度接近筒壁壁厚。这一段带的阻值，就由壁厚乘以带宽这个截面、配上带的长度来决定。
于是在这里就能看出缝宽的分量：缝开宽一点，等于把这条带削细，截面积变小，电阻变大；缝开窄一点反过来。这就是”缝宽深动一点，功率为什么跟着变”的直接原因。
更要紧的是敏感度。缝宽变化占带宽的比例，会几乎等比例地变成截面积的比例，再变成这一段带的阻值比例。也就是说，缝宽偏差不是外观偏差，而是电参数偏差——很小的缝宽差，落到输出功率上就是一个能被感觉到的量。所以缝宽、缝位、缝深这类尺寸通常按图控，不是”看着差不多就行”。缝深管的是另一件事：电流在哪里折返，留给下一节。
三、交错布置：缝不是随便开的
先设一个不开缝的完整石墨筒。电流从上端进入，往下可以有无数条通路，环向也可能形成闭合回路。这样自由流动的结果是发热不受控：各处电流密度不一致，筒身的温度分布就靠不住；环向流动还会带来额外的损耗。在筒壁上开出一道道竖缝，情况就变了：缝把筒壁切成若干条并列的带，电流不能再随意横穿，只能沿着带的方向走。
缝也不是从头通到尾的。一条缝从下端开上去，上端留一段连着；相邻一条从上端开下来，下端连着。电流走到带的末端无路可走，只能拐进相邻那条带继续走，走完再拐、拐完再走——沿着筒壁一圈圈地蛇行前进。这样排的好处不止一处：
- 把路径拉长：路径长了，等效电阻上去了，在合理的供电电压下就能做出需要的功率，元件的长度与截面才有设计余地；
- 让发热摊匀：每条带都在通电流、都在发热，整圈筒壁一起做功，不容易出现某一片区域”不干活”；
- 筒体仍然是一体的：如果一条缝从头通到尾，缝两侧就成了互相独立的两半，筒体的刚性与强度都要打折扣。交错布置让每条缝旁边都有连续段兜着；
- 给热膨胀留余地：高温下筒壁沿径向和轴向都要膨胀，缝给了每条带各自伸缩的间隙，减少筒体被自己”涨”出问题的可能。
还有一处容易被忽略：缝端是电流转折的位置，也是筒壁上相对薄弱的地方。棱边尖锐，既容易崩，也可能在电场下形成局部集中。运输与吊装时通常会对缝口做临时保护，加工时也要给缝端留过渡。
四、缝之外，还有几处要一起看
- 壁厚：它本身就是通路截面的一部分。壁厚是否均匀，直接决定整圈发热是否均匀——偏薄的一侧截面小、电阻大、升温更快，长期运行容易局部过热，这是发热体失效的常见起点；
- 圆度与同轴度：决定它能不能顺利装进炉膛，能不能与保温层、与工件之间保持合理的均匀间隙；
- 上下端面：这是与电极连接、与炉内支承结构落座的配合面，要平整并且垂直于筒身轴线。端面偏斜，装配时筒体被顶偏，热态下受力不均；
- 内外表面与缝隙：残留的粉、毛刺、深刀痕，装炉后可能落到制品或炉内其他位置上，对洁净度敏感的场景尤其忌讳；
- 成组一致性：同一炉里如果两件的电阻差异明显，功率分配就会偏，炉温均匀性跟着受影响。所以成组使用更讲”同批、同路线”。
五、加工端的重点落在哪几处
- 壁厚均匀与内外同轴：车内外圆尽量在一次装夹里完成，把壁厚差控制住。这是发热均匀的根本，也是这道活里比较吃时间的地方；
- 开缝：缝宽、缝位、缝深按图逐道核对，不凭手感。前面说过，缝宽偏差会直接翻成电阻偏差，这一处松不得；
- 缝端与棱边：给出过渡、倒钝去毛刺。开完缝的棱边是尖锐的，加工后的处理不是收尾动作，而是性能工序；
- 夹持方式：筒形件刚性有限，夹紧力偏大或集中作用在几处，会在筒壁上留下看不见的暗伤，装炉受热之后才显现。夹爪接触面积、软垫、夹紧力都要安排；
- 深筒车削与镗削的让刀：大直径长筒走内孔时刀杆悬伸长，容易出现”两头准、中间让出去”，内孔形位要分段测量核对；
- 清粉清缝：石墨切出来是粉不是屑，容易挂在缝里和内腔，开缝后逐条清理；
- 成组加工：成套交付时建议同批材料、同一条工艺路线，各件的电阻差异尽量小。
验收也值得提前约定：尺寸与形位按哪几个测点量、测的时候件是立放还是平放，电阻或功率这类电参数用什么方式核对（测单件还是成组测），宜在下单时就说清楚，比事后争论有用。
六、材料这块怎么选
- 优先考虑高纯等静压石墨：组织均匀、各向同性，各方向的截面电阻一致，适合做发热元件，可以减少因局部性能差异带来的发热不均；
- 电阻率水平与均匀性：按炉子的功率与电压设计来配，让各条带的阻值彼此接近，限制局部过热；
- 抗热震：适应反复升降温的工况，减少开裂风险；
- 纯度：按炉内洁净度要求定牌号。半导体、新材料这类对杂质敏感的场景，宜选更高纯的料。
一句提醒：石墨材料的密度、电阻率、抗折强度、热导率这些指标都会随牌号与规格变化，实际选型应以对应牌号的技术条件为准，不宜跨牌号套用某一组数字。
七、装进炉子以后：电阻会漂，失效通常从哪儿起
石墨发热体的电阻不是一辈子不变的。服役过程中筒壁与缝壁逐步变薄，截面变小、缝变宽，电阻随之上升；在同样的电压下，输出功率往下掉，现场表现为炉温上不去、升温变慢、同炉温差变大。这属于消耗性变化，是正常现象，但要能被看见。
失效通常从几处起头：壁厚偏薄处或电流密度偏高的位置先局部过热；缝端、口沿这些薄处先崩口；反复升降温带来的热震，也容易在这些位置留下裂纹。这也是加工、吊装、转运里反复强调要护住这几处的原因。
比较实用的做法是定期测量电阻并记录。拿到一串变化趋势，比单次判断”坏没坏”有用得多，也便于安排换件时机。成组使用的一批，宜成组更换，避免新旧混用导致功率分配不均。
石墨怕的不是热，是热加上氧气的组合。真空或惰性气体保护的炉内环境正好避开了这一点，所以石墨加热器在这类炉子里用得多；反之，长期处于氧化性气氛且温度持续偏高的现场，它并不直接适用，这类场景要考虑别的材料或采取防护。
装配与使用上还有两句要交代：与保温层、与工件之间要留出合理的均匀间隙，避免硬接触造成应力集中，也避免靠得太近造成局部过热；取放与转运避免磕碰缝口、口沿这些薄处。说到底，它的价值在”高温、洁净、可按图成型”，是专用方案，并不是所有加热场合都非它不可。
八、主要用在哪些地方
| 行业 / 场景 | 典型用途 |
|---|---|
| 真空热处理与可控气氛炉 | 炉内发热元件，用于金属热处理 |
| 粉末冶金 | 金属粉末烧结炉的发热体 |
| 锂电与先进陶瓷 | 正负极材料烧结、陶瓷件高温烧成的发热元件 |
| 半导体与新材料 | 对均温性与洁净度要求较高的高纯加热装备 |
| 单晶与真空装备 | 单晶炉及各类真空高温装备的加热元件 |
九、图纸和订单上，宜把这几项写清楚
- 装在哪、怎么装：炉膛尺寸、加热器在炉内的姿态、与电极的连接方式；
- 目标温度区间与炉内气氛：这一项决定材料能不能用、用哪一档；
- 功率、供电电压与引入方式：电极从哪一端引入、单端还是两端——这两项直接决定需要的电阻，也就决定了缝的排法；
- 缝的参数与布置：缝数、缝宽、缝深，以及上下交错的排法；
- 端面与口部形式：是否有安装孔、台阶或止口，倒角怎么给；
- 成组件数与一致性要求：同炉几件、电阻差异希望控到什么程度；
- 验收方式：尺寸与形位的测点、测量时的摆放姿态、电阻或功率的核对口径；
- 吊装与包装要求：缝口与口沿的临时保护值得提前讲一句；
- 验证节奏：炉子工况或尺寸不确定时，先做单件或小批验证，跑通一轮再放量，试错成本相对可控。
十、关于信瑞达石墨的高温炉石墨加热器
信瑞达石墨专业生产石墨加热器已有 30 年，在筒形、板状等发热元件的按图定制加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控壁厚、缝宽缝位、端面垂直度等关键尺寸的公差，产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。
位于河南平顶山宝丰的厂区既有石墨材料产能，也有机加工产线，筒身的车削、开缝、缝口处理与清粉检验可在厂内配套完成。较稳妥的推进方式，是先把炉膛尺寸、目标温度、炉内气氛、功率与供电电压、与电极的连接方式说清楚，再据此匹配石墨牌号与加工精度；尺寸或工况不确定的，先做单件或小批验证，确认发热与装配表现之后再放量。
写在最后
高温炉石墨加热器看上去只是”一段开了很多竖缝的黑色圆筒”，但那些缝不是装饰，也不只是通气口——它们是按电气参数排出来的一张电流路径图：缝把筒壁划成一条条并列的通路，上下交错逼着电流蛇行前进，路径被拉长、发热被摊匀，筒体又不至于被切断。所以它用得稳不稳，一半看材料牌号与加工精度，尤其是缝宽缝位和壁厚有没有做匀；一半看炉内气氛、温度与功率是否匹配。选型时较稳妥的做法，是先列清炉膛尺寸、目标温度、气氛、功率电压与布置要求，再判断该上哪一档牌号与精度。具体工况仍建议结合实际参数确认。
