真空炉用石墨连接件：炉膛是圆的，它为什么也得做成弧形？

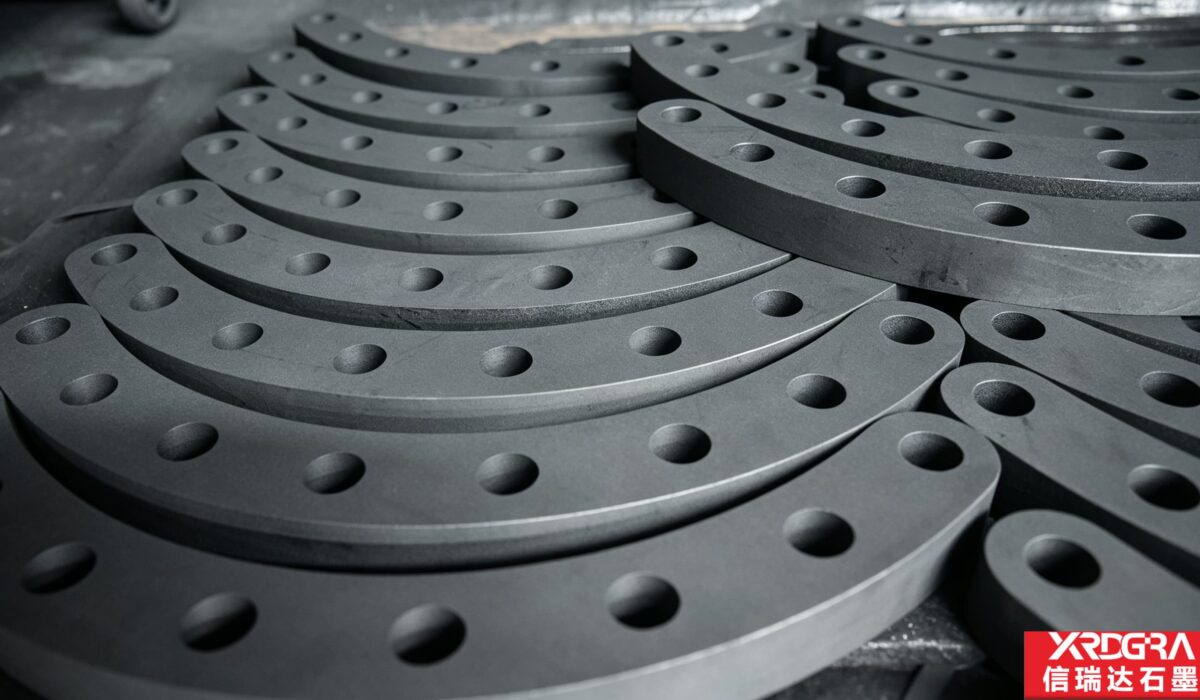

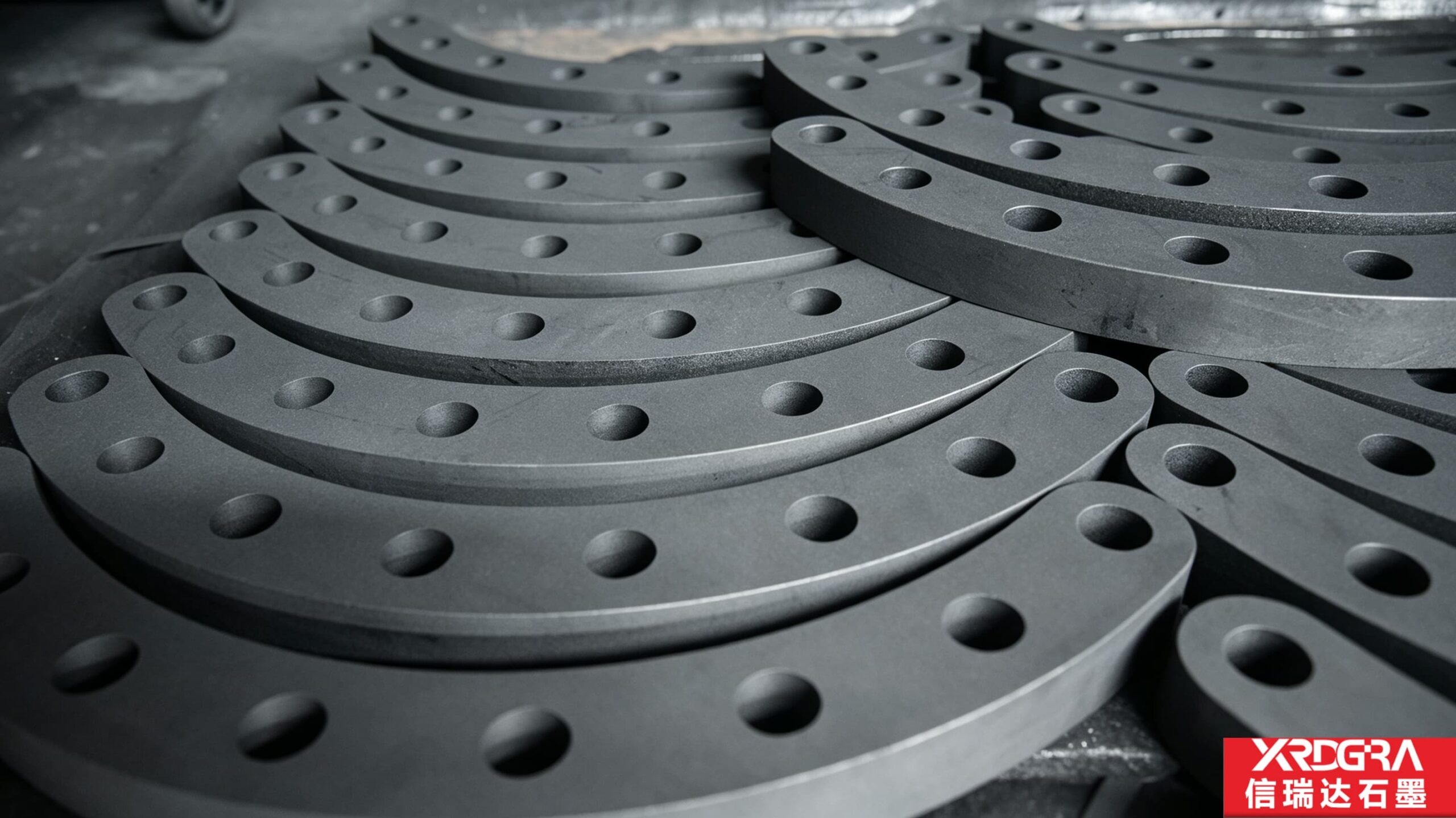

真空炉里的加热元件、隔热屏、料台工装，大多是沿圆周布置的。把相邻的两件连住、固定住、定位住，靠的就是这类石墨连接件——形态上常做成扇弧形的板件、面上按等间距排一排孔，一片片沿圆周拼过去。它不通电、不发热，却决定整圈件装得齐不齐、接缝处会不会成为薄弱处。这篇文章把它的职责、为什么得做成弧形、那一排孔到底在管什么、材料取舍与加工验收要盯的几处讲清楚。

信瑞达石墨 · 技术专栏

一、这件东西在真空炉里干什么

它是一件连接与固定件，不是一个功能件。

真空炉的炉膛是圆柱形，炉内多数部件都要围着这个圆周铺开：加热元件分段排布、隔热屏一层层围合、保温层与料台工装也沿圆周搭。这些相邻件之间需要连接、需要固定、需要有一个基准把它们卡在同一圈上，弧形连接件就是干这件事的。它不参与发热，也不承装物料，职责是把相邻两件连住并保持相对位置，同时尽量少给炉内引入杂质与热应力。

也正因如此，它的技术要求不在”耐多高的温””导多大的电”，而在于几何关系能不能对上：弧面能不能贴合、孔位能不能对准、接缝处间隙匀不匀。一件连接件装不上，往往不是材料出了问题，而是几何关系没对上。

二、为什么做成弧形，而不是用直板拼

这是个很自然的问题——直板便宜、好加工、好运输，为什么不直接用直板拼？三个原因。

面接触优于点接触。弧形件的弧面沿全长贴着相邻件或炉壁，载荷是分散铺开的；直板拼圆时，每段只有边角与圆弧相碰，接触退化成点或线，贴合不良、局部间隙大。
折角本身就是问题。直板拼出来的圆是折线圆，每段交界处都是一个折角。折角处受力集中，热循环下容易成为开裂与变形的起点，装出来的整圈也不具备真正的周向连续性。
圆周上的件是按弧长分段的。无论加热元件还是隔热屏，沿圆周展开都是按弧长切段的，连接件要跟上这个节奏，形状就得跟着弧走。

代价也要说清楚：弧形件的弧长、弦长、半径三者是绑定的。弧长决定它占多少圆周，弦长决定两端开口多大，半径要与所配圆周吻合——三者只要有一处对不上，整圈就拼不圆，或者拼得上但接缝处紧一片松一片。所以这类件基本按图定制，不同炉型之间难以通用，也不适合做成库存标准件。

另外，整圈为什么不一次做成一个完整的环？材料利用率低、加工与运输都麻烦，而且局部损坏就要整圈报废。分段做，代价是多出接缝——接缝处的对位与间隙，从此成了要专门管住的一项。

三、那一排均布孔，管的是什么

孔承担的是连接与固定：穿螺栓、穿销、穿杆，把弧形件压紧在相邻件上，有时还兼作安装时的定位基准。

这里有个容易被忽略的差别：单孔准不准，其实不难发现；难的是整排孔累积起来的偏差。每个孔的孔距误差都只偏一点点，一路叠到弧的另一端，就变成”这一头装上了，对面那头对不上孔”。装配阶段才发现的问题，改起来代价可不小。所以加工时通常以弧的定位基准一次装夹，把整排孔成排做出来，避免多次装夹把误差一层层加上去；检验时看的也是整排孔的位置度与孔距累积，而不只是某一个孔的尺寸。

还有一处常在图纸上被漏掉：孔口倒钝去毛刺。石墨的孔口属于脆性边棱，钻头出口那一侧容易崩边掉角。这有两个后果——崩下来的碎屑在真空炉里是污染源，会落到工件或加热元件上；崩边又会减小孔壁的承压面积，紧固之后容易顺着缺口继续扩展。所以孔口处理是这类件的一道正经工序，不是外观修饰。

一句话概括这一节：弧形件上的一排孔，考的不是钻孔精度，而是”成排做、成排验”的一致性思路——误差可以小，但不能累加。

四、石墨做这类连接件的理由与代价

真空炉里为什么落到石墨上，看的是这几样特性：

热膨胀系数小。受热后弧长的变化量有限，圆周上的配合尺寸保持得住，整圈不容易被自己顶紧或者松脱，这是弧形件能在炉内长期同圈共处的前提。
抗热震。反复升降温时对热应力不那么敏感，连接结构不容易因一次急冷急热就开裂偏位。
耐高温且不软化。在真空或惰性气氛下可承受高温服役而不熔、不流淌。
化学惰性好。真空环境下不会像金属件那样氧化掉渣，对炉内洁净与工件表面都比较友好。
可加工性好。弧形、孔位、配合面都能按图加工出来，形状跟随图纸的能力强，这也是这类非标件能落地的基础。

代价同样要摆明：

脆。抗冲击与抗局部压应力的能力不如金属件，紧固力要控制，孔边、棱角、弧面两端是应力集中的地方。
属消耗件。长期高温服役后性能会逐步衰减，装拆次数与操作规范都会影响它的使用寿命，安装和拆卸时避免磕碰棱边是实打实的要求。
与金属紧固件热膨胀不同步。与螺栓、销这类金属件配合时，升温后间隙会发生变化，设计时要把余量留出来，不能让金属件把石墨件箍死。
氧化性气氛下会氧化。这类件的适用前提是真空或惰性气氛，这一点后面会专门讲。

五、从坯料到弧形件：加工与验收要盯的八处

弧形连接件的加工，难点集中在”以什么为基准、怎么一次做对”。按经验，验收时这几处值得逐项过：

弧面的半径与弧长、弦长——先确认它能不能拼进那一圈，这是所有尺寸的根；
厚度一致性与弧面平面度——各段厚度差异直接反映到贴合与受力上；
两端面与弧面的垂直与贴合——两片端面对不上，接缝就是整圈上的薄弱处；
整排孔的位置度与孔距累积——以弧的基准一次装夹成排加工、成排复测；
孔口倒角与去毛刺——崩边掉角既掉屑又减承压面积，属判废项；
弧面粗糙度——贴合面要接触充分，表面状态影响接触效果；
清粉——孔内切屑与浮粉要清干净，真空炉不允许带屑入炉；
成组标识与编号——多片拼成一圈，按编号顺序安装、按位更换才不返工，交付时宜成套供货。

顺带的建议：图纸上把弧长、弦长、半径这三个值，配上孔的个数、孔距与排布口径写清楚，再注明弧面与孔位的基准面是哪一处，加工与验收会少很多来回。这三个值只写其中一个，是很常见的沟通缺口。

六、装炉配合：紧固、接缝与热膨胀

同一批件装到炉上，效果差别常常出在配合环节，四处值得留意：

紧固力要分散。通过垫圈或加大接触面积把压应力摊开，避免孔边局部被压裂；紧固到位即可，不必追求把件”压得更紧”。
接缝按编号对位。多片拼圈时按编号顺序上件，接缝处间隙保持均匀，不要一片紧一片松。
圆周方向要留膨胀余量。单段的热膨胀变化有限，但整圈沿圆周累加起来不能忽略。余量留不够，升温后整圈会互相顶紧；留过头，件与件之间又会松晃。装配时按设计间隙控制即可。
存放与预热要规范。石墨件会吸湿，长期存放后按现场规程做干燥与预热，避免升炉初期出现异常。

七、主要用在哪些场合

设备 / 场合	在炉内承担什么
真空高温炉	沿圆周连接并固定分段布置的加热元件与隔热屏，保持同圈对位
真空烧结炉	发热体的分段拼接与固定、料台与工装部件的圆周连接
真空钎焊炉	发热体的分段连接与固定，兼顾炉内洁净要求
真空热处理炉	隔热屏与保温层的弧形连接，维持层间贴合与层间距
其他真空 / 惰气设备	沿圆周布置部件之间的过渡连接与定位

凡是在真空或惰性气氛下、需要沿圆周把相邻件连接固定的地方，这类弧形连接件都比较常见。具体到某台设备要用多少片、每片多长、孔怎么排，都要按炉膛圆周与相邻件的配合尺寸来定。

八、关于信瑞达石墨的真空炉用石墨连接件

信瑞达石墨专业生产真空炉用石墨连接件类制品已有 30 年，在弧形件、异形石墨件按图加工上积累了较多的工艺经验。我们按照客户提供的图纸加工、严控弧长和弦长、孔位位置度与配合面的尺寸公差，产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。对这类连接件，我们通常建议先把拼装圈数与相邻件的配合尺寸确认清楚，再据此匹配石墨牌号、厚度与孔位排布，让整圈在炉内装得齐、对得准。

写在最后

真空炉用石墨连接件看着不起眼，它不通电也不发热，却决定了整圈件能不能对齐、接缝会不会成为薄弱处。它的两个设计特征各有来处：做成弧形是为了贴合圆周、让载荷分散，代价是弧长、弦长、半径三者要一致；排一排均布孔是为了连接与定位，真正要管住的是孔距累积与孔口处理。把拼装圈数、配合尺寸和孔位口径先定清楚，再谈加工，是较稳妥的做法。具体工况仍建议结合实际参数确认。
