螺纹石墨板：板面开满螺纹槽，到底在换哪几笔账？

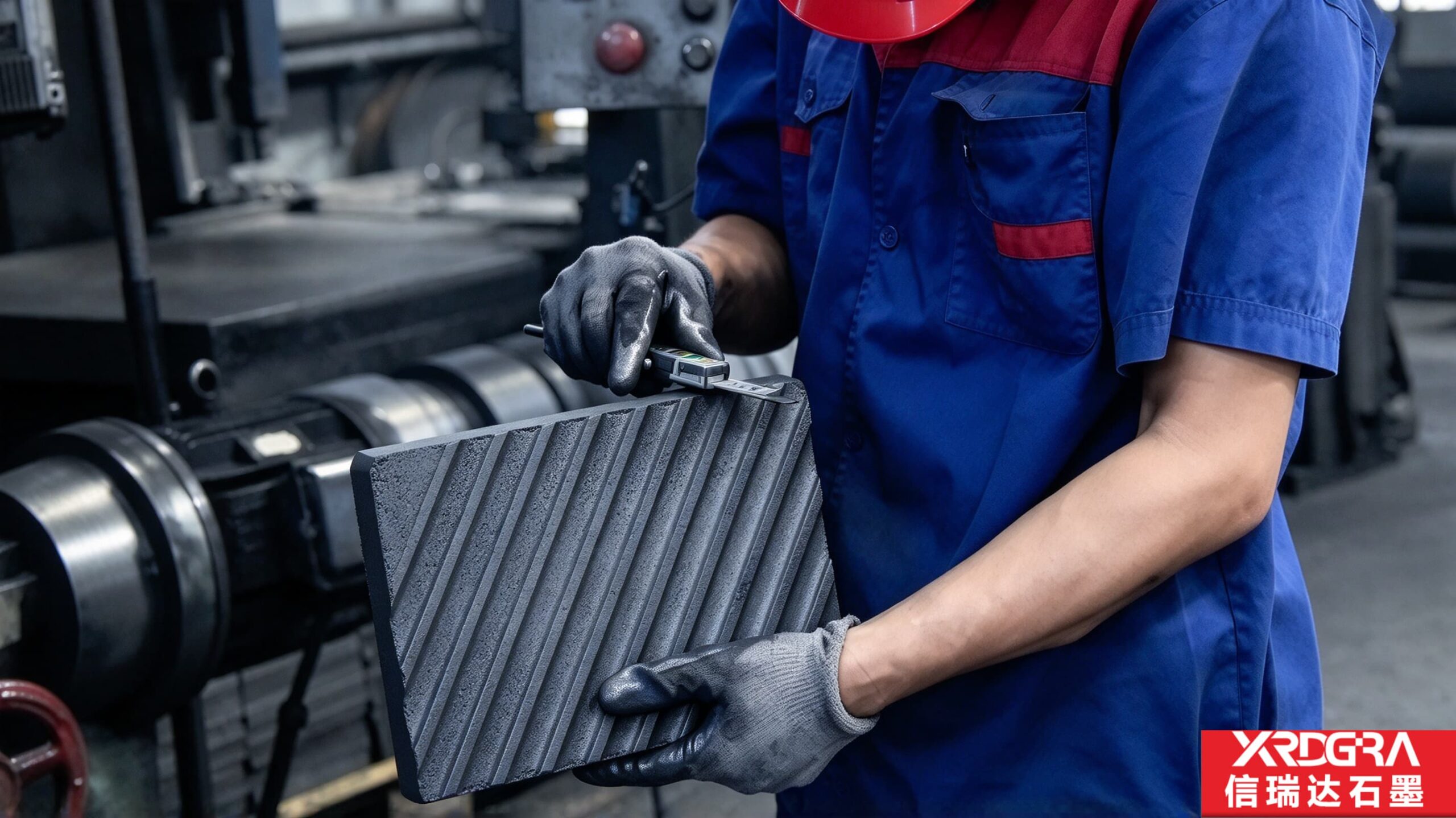

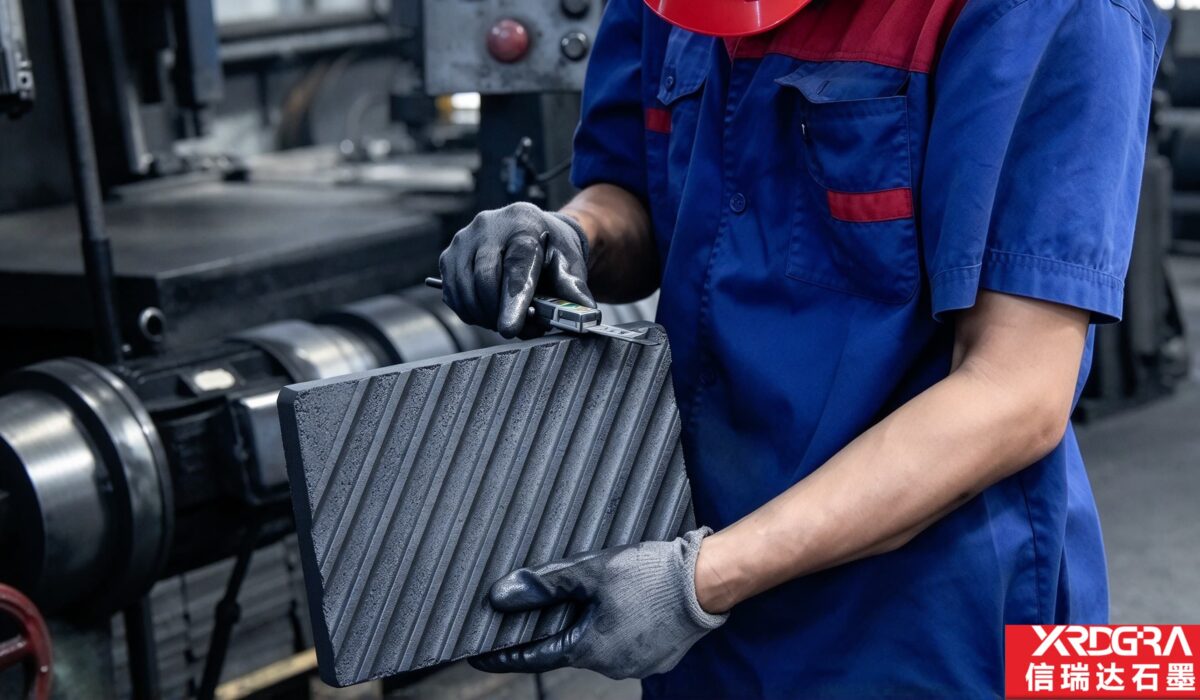

这类件的典型形体，是一块矩形石墨板，一面密布着一道道平行斜向的螺纹状沟槽，四周留出一圈平整的边区；有的图纸还会在板上加工定位孔或固定用的螺纹孔。它看上去像一块”多了些花纹的平板”，可那一排排槽是从板面实实在在去掉的材料，去掉它们是为了换回几样东西。这篇文章讲清它与相邻几类石墨件的边界、纹路在替它干哪几件事、为什么在石墨上做细纹要格外当心、加工端真正的门槛在哪，以及使用与验收时要盯住的地方。

信瑞达石墨 · 技术专栏

一、它和相邻的几类石墨件，差在哪一处

高温设备里的石墨板件彼此挨得很近，位置先摆正，后面的账才讲得下去。

光面承烧板、炉底板：整面贴合托料或衬底，讲究的是平整、不翘曲、不粘料；
带槽或带孔阵列的板：槽与孔主要服务于气体走通，讲究孔距、槽口与通断；
成片型腔的型腔板：腔负责装料，一腔一份，讲究腔形、壁厚与四角；
本文这一类：板面以成片螺纹状沟槽为主要特征，槽既不装料，也不承件。

差异落在板面是”整面贴合”还是”断续接触”。光面板与工件、底座之间是整面贴着，接触面积大；螺纹板真正压上去的只有纹顶那一条条窄带，纹谷是空的。这一处分野，往下决定了它所有的取舍。

还有一处要先说清：”螺纹”这个词在这类件里并不只有一种意思。板面上单向的平行斜纹、纵横交叉的网纹，以及板上加工出来的固定用螺纹孔，行业里都可能被叫成螺纹板。图纸口径不一致的时候，先把是哪一种、纹路做在哪个面、要不要通到板边讲明白，比做出来再返工省得多。

二、纹顶接触、纹谷过料：一块板的功能账拆成四笔

装到炉里或者设备上之后，板与对配面之间真正挨着的只有纹顶。抓住这一点，这块板给出来的东西就都能算清。

防滑与咬合：石墨本身自润滑，光面板托料，料件在升降温与振动中容易挪位。纹顶与料接触时形成一排排咬合点，横向推动要越过纹顶的棱，防滑比光面好。这也是纹路常做成与主要受力方向相交的一个原因；
排气与排液通道：纹谷是顺着板面走出的一排排通道，气体、水汽与挥发物沿槽走，比整面贴合下闷着好。这里有一条要紧的：通道只有在两端通到板边、或者通到排气孔时才算通道。若槽的两端被相邻件压住封死，它就从通道变成一段段封闭腔，气体在里头转不出去，反倒成了困气的源头。所以槽往哪个方向走、通不通边，是这类件图纸上值得盯住的一项；
一处可以调的接触热阻：接触面缩成窄带之后，热量从板传到对配面的路径变窄，等效传热被削弱。需要让某一段缓一缓、少导一点热的工位，可以借它来调；反过来，若工况要的是尽快导热，窄带就成了温度分布上的局部高点，纹顶的位置也更容易被热与压力一起消耗；
分隔与定位：成片的槽把板面划成一格格，摆料、摆杆、摆工装附件时能借纹路找位置，减少来回挪动。

四笔账有时候同向，有时候互相打架。要防滑、要排气，往往希望槽深一点、密一点；要刚度、要导热，却希望槽浅一点、疏一点。所以槽做多深、做多密，不是一个数就能定下来的事。

板面做法	换来什么	要一并接受的
光面整板	整面贴合、导热路径宽、整板刚度好，加工与清粉都省	面与面之间容易闷气；石墨自润滑，托料时更易滑移
单向平行螺纹槽	沿一个方向防滑，并给出一排排直通的排气通道；加工相对省	方向性明显，与它垂直的方向借不上力；纹顶窄带承压集中
交叉网纹	两个方向都能咬合，接触点更碎，防滑与排气可以兼顾	交点处材料被切得更薄，崩边风险高，加工与清粉工时明显增加

再往下，走向、节距、深度这三项基本就定了这块板的性子。

三、为什么细纹要开在石墨上

换一种材料去开成片细纹，工程上顾虑的多是崩边与磨损；在石墨上做，有占便宜的地方，也有先要说清的地方。

自润滑的两面：石墨不用外加润滑，掉下来的粉屑也不像油脂那样污染料；但也正因为滑，光面板托料更容易打滑，纹路在石墨件上换回来的防滑价值，比在金属件上更明显；
脆：石墨偏脆。纹顶是一排排又细又窄的凸起，装取、清槽、与硬物磕碰的时候，掉下去的往往正是棱边。崩掉一排，那一段的接触状态与走气通道就跟着变；
好加工：铣、刨、磨都能上，平行的直槽与交叉的网纹都可以按图纸做出来，这是这类件能成形的底子；
高温下尺寸稳、抗热震：反复进出炉、升降温，纹路的相对位置能站得住，这是它敢在热场里当承力件与定位件的前提；
导热与不污染：对高纯、洁净要求高的高温工序比较友好。

石墨不占优势的一处也很明确：氧化性气氛下持续高温会氧化损耗，纹顶这类比表面积偏大的位置往往先受损。这条划出了它的使用边界，后面还会专门讲。

四、槽形有哪几个决定项

一块螺纹板在图纸上是一堆尺寸，真正决定它好不好用的，是下面这几项。

走向：顺着气流走、垂直于受压方向、还是交叉成网，取决于这笔账主要想换哪一样。单向纹省工、方向明确；交叉纹两个方向都能咬合，代价落在交点上；
节距与纹顶宽：纹顶窄、排得密，接触更断续、通道更多，咬合点也更细；但纹顶太细容易崩，加工时刀具的负担也重。纹顶宽一点，强度与加工性都好，防滑与走气的效果会往回收一些；
深度：槽深，通道截面大，接触热阻能拉开明显差距；但槽深意味着从板面去掉的材料更多，整板的实际截面变薄，刚度与抗弯要重新算。深槽还与板厚对冲——板本来就薄，再开深槽，剩下的厚度未必够扛装卸与压载；
槽底与棱边：槽底通常走圆弧过渡，不做尖底——尖底既难清粉，又是应力容易集中的地方；纹顶的棱边一般留很小的倒角或圆边，把崩刃的起点减掉；
要不要通边、通孔：这一项常被漏掉。前文说过，不通边的槽不成通道。若排气是主要目的，槽的两端要走到板边或者与排气孔相接；这一条定不下来，加工做得再准，功能也兑现不了。

五、加工端真正的门槛

这类件的难度不在”能不能开出一道槽”，而在”一整片上都要一个样”。下面几处，是图纸与报价之外真正决定成败的地方。

成片槽由同一把刀走完，刀具沿程磨耗会变成一条趋势：从板的一头到另一头，槽宽、槽深、槽底圆弧会慢慢变。逐个位置量都在公差里，整板摆开却是一条斜着的趋势。可行的做法是把换刀时机写进工序、分段留出复检，必要时把整片槽分成几组、各自用小批首件校准；
深槽让刀：槽窄而深、刀具伸出长的时候会偏摆，量出来的槽壁是斜的，槽底也不平。这种偏差用卡尺看不出来，要靠样板、塞规或者三坐标才能发现，检验口径要在下单前讲定；
成片槽的等距与平行：这一片怕的是看着齐、量着不齐。节距的累积、以及整片槽相对板边的关系，要用同一个基准去校，别各段各量；
装夹与回弹：大面积薄板夹得过紧，松夹之后会回弹，平面度跟着跑；夹持位置也要避开日后参与贴合的那一段；
清粉：槽窄、槽底带圆弧，石墨粉容易藏在槽里。清粉的工作量随槽数往上走，这一笔要算进工时，不能按光面板估；
板上的螺纹孔：有些图纸会把固定或者连接用的螺纹孔一并做在板上。这部分要按对应的螺纹口径与检验方式来做；它与板面槽纹若分两次装夹完成，基准要统一，别让孔位与槽阵互相漂移。

把这些放到一起会发现，螺纹板与光面板的账并不在同一个地方：光面板的难点在平面与厚度，螺纹板的难点在一整片槽的一致性，以及被槽改薄之后的整板刚度。这两笔要分开算。

六、主要用在哪些地方

应用领域	纹路在承担的事
高温炉托料与承烧	托料面借纹顶防滑，料件不易挪位；板与件之间借纹谷走气
真空炉、气氛炉内的衬板与挡板	断续接触，缓和与炉体、底座之间的整面贴合
半导体、光伏承载部件	在洁净、不污染的前提下提供排气通路与定位面
需要控制贴合传热的工位	借纹顶的窄带接触，把某一段的导热调缓一些
对配面之间需要排液、走气的场合	纹谷充当通道，两端通到板边或通孔
需要防滑与定位的装卸工位	借纹路为工装附件提供咬合点与定位

凡是既要在高温下托住或者隔开什么东西、又希望接触面之间不闷气、不打滑的工位，这类件都有出场的机会。具体到某台设备该用多厚的板、槽走哪个方向、做多深、要不要通边，都要结合工况与图纸来定，没有可以直接照搬的通用值。

七、使用与验收时要盯住的地方

这类件的功能一半靠加工做出来，另一半靠使用中守住。

通道通不通：到货与装炉之前，顺手确认槽的两端是不是通到板边、或者通到排气孔。看着有槽、实际两端被封，排气这一项就等于没做；
积粉与堵塞：槽会积石墨粉，也会积工序里的挥发物与残渣。清了，通道还在；不清，通道会慢慢堵死，功能一点点丢掉。建议按炉次清槽，必要时复检槽口与槽深；
纹顶磨损：纹顶是承力与接触的位置，反复装卸与热循环之后会磨平、变钝，防滑与接触状态一起退化。它属于消耗件，与其硬撑到料件开始挪位或者排气变差，不如定期检查、到点更换，通常更省；
磕碰：纹顶棱边与边区棱角是重点保护位置。装取时避开棱边抓，堆放时别让纹面对纹面直接叠压——那样重量都落在纹顶棱上，容易压伤；
热膨胀与配合间隙：板与垫板、料框之间的间隙，要把升温后的变化一并算进去。冷态刚好、热态顶死，或者反过来晃荡，都不行；
固定用的螺纹孔：用螺栓固定的场合，拧紧时用力要匀。石墨脆，局部过紧容易把孔口压裂，这一处也是热态下应力相对集中的位置。

石墨的消耗多来自氧化，而不是温度本身。这一条对螺纹板同样成立，也是它多用于真空炉与保护气氛炉的原因。

在空气等氧化性气氛、温度持续偏高时，石墨会发生氧化损耗。纹顶这类比表面积偏大的位置往往先受损；纹顶一旦变钝、变矮，接触与防滑就一起走下坡，槽深也会跟着浅下去。真空或者惰性气体保护能避开这个问题；若要在含氧环境使用，需要对损耗有预期，并做相应的安排。

八、关于信瑞达石墨的螺纹石墨板

信瑞达石墨专业生产石墨与石墨制品已有 30 年，在板面成片槽纹、交叉网纹这类石墨件的按图加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控槽的走向、节距、槽深、槽底圆弧与纹顶棱边这些关键公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区既有石墨材料产能，也有机加工产线，备料与加工可以在厂内配套完成。

可承接螺纹石墨板及各类带槽、带纹石墨板件的定制，支持来图来样与小批试样。较稳妥的推进方式，是先把用途、气氛与温度条件、与对配件的接触方式，以及槽纹想换回来的那几样（防滑、排气、控热还是定位）说清楚，再据此匹配石墨牌号与槽形方案；图纸或者工况尚不明确的，先做单件或小批验证，跑通一轮之后再放量，试错成本相对可控。

写在最后

螺纹石墨板看着就是一块平板上多了些槽，可它不是装饰件——那一排排槽是从板面去掉的材料，换回来的是防滑、是排气通道、是一处可以调的接触热阻，也可能换回一处温度上的局部高点。这笔账一半在图纸上定：走向、节距、深度与要不要通边，先想清楚要换哪几样，再谈尺寸；另一半在加工端守：靠分段复检、刀具管理与统一基准，把一整片槽的一致性按住。使用端则是按炉次清槽、避开棱边装卸、把间隙按热态算，这些通常比事后修件省得多。具体工况仍建议结合实际参数与图纸确认。
