真空高温炉专用石墨异形件：螺纹台阶连接管与紧固件的技术解析与应用选型

在工业高端制造与热场系统工程中，材料的物化稳定性直接决定了高温设备的运行效率、使用寿命与安全性。尤其是在2000℃以上的真空或惰性气氛环境下，传统的金属管件与紧固件因蠕变、热变形及高温氧化，往往难以满足长期稳定运行的要求。

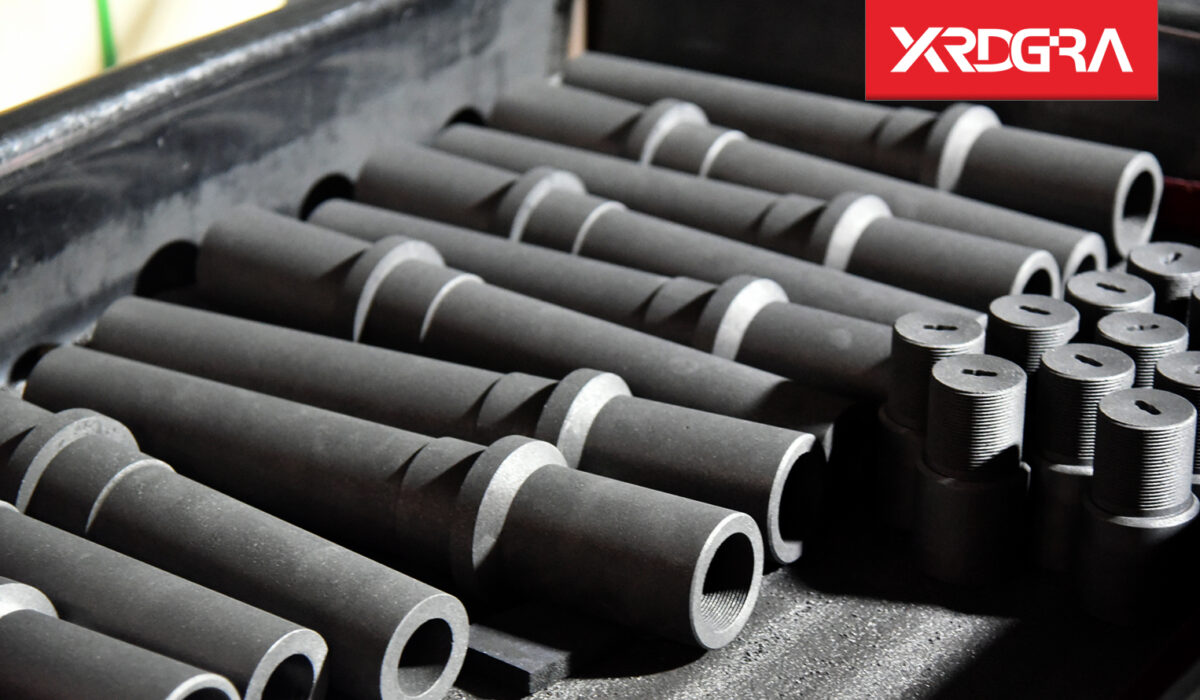

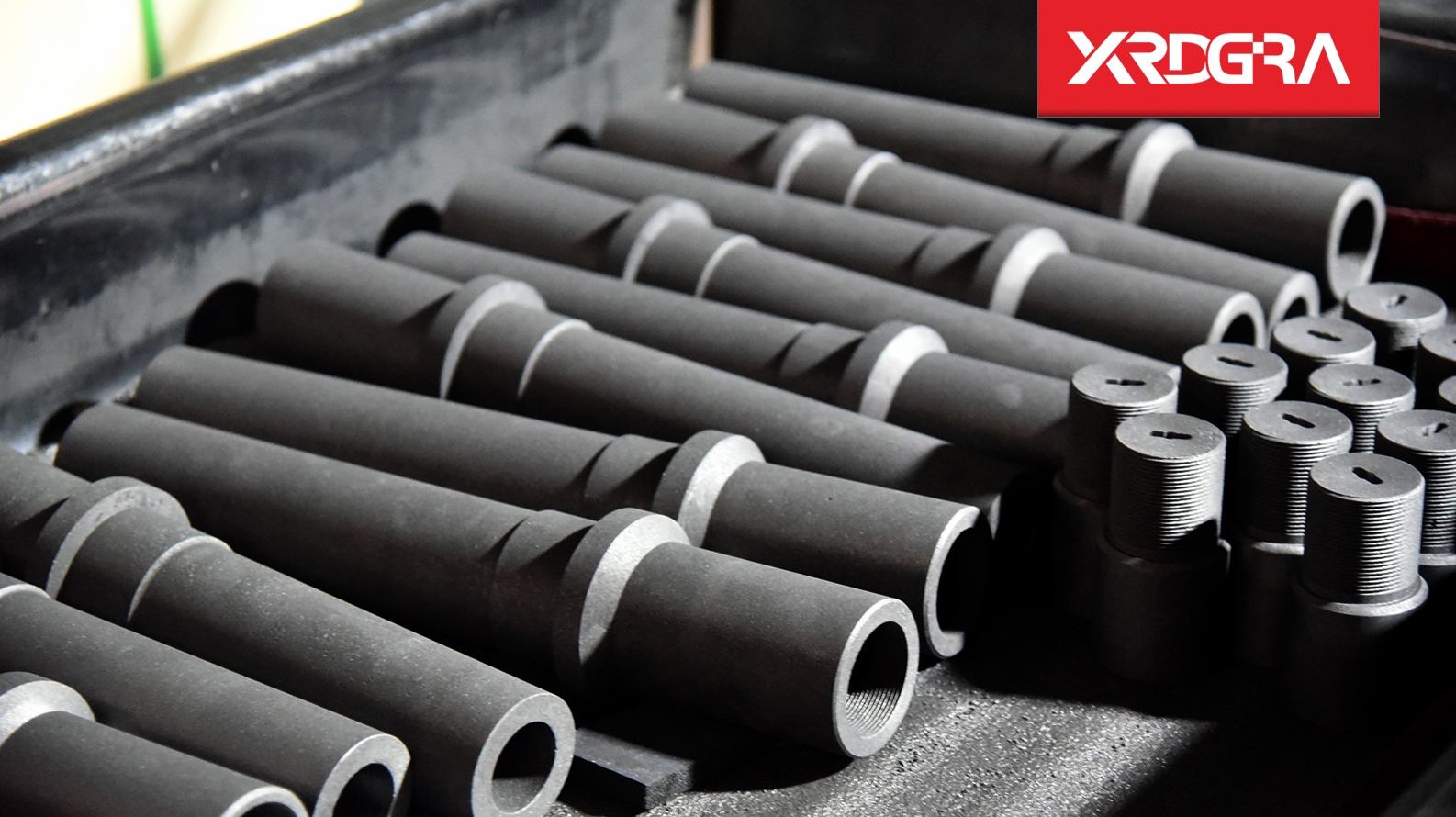

基于等静压高纯石墨材料的独特晶体结构与热力学特性，通过精密机械加工制成的「带螺纹台阶石墨连接管」与「外螺纹石墨螺栓」，已成为真空烧结、光伏半导体及特种冶金等领域不可或缺的高温结构与功能配件。

一、部件分类与结构功能解析

此类变径带螺纹的石墨管属于复合几何结构件，在热场系统中承担着电学传导与流体动力学的双重职能：

电学传导与热限位： 作为真空炉电极与发热体之间的关键连接套管，该部件需承载高载流量。其空心截面设计可优化电流密度分布，减少趋肤效应对电阻损耗的影响；外部的台阶结构则用于装配时的轴向精准定位与机械限位。
气氛控制与流体导向： 在真空炉气淬及气氛保护工艺中，该部件充当气体流向的导流管路。在有色金属冶金中，亦可作为气体分散介质直接浸入熔融金属内部，用于通入惰性气体以脱除熔体中的氢气与非金属夹杂物。
结构组装与热应力锁紧： 用于炉内多层隔热屏及有料载荷架的支撑定位。内螺纹结构通过与石墨螺杆的咬合，实现热场组件的模块化组装，确保整体结构在剧烈的时间-温度循环中不发生松动。

石墨螺栓（螺柱）是解决异质材料高温连接失效的关键零部件，主要用于替代在超高温下失去机械强度的金属紧固件：

高温紧固与防卡死： 主要用于固定炉内的石墨加热棒、碳纤维复合材料（C/C）隔热屏、石墨托盘及炉床导轨。由于石墨材料优异的体积稳定性，该紧固件不易因温度剧烈波动而产生类似于金属螺栓的剪切破坏、高温蠕变松脱或螺纹卡死现象。
接触电阻控制与机械承载： 在直热式发热系统中，通过螺纹副施加预紧力，将石墨电极与发热盘紧密压合，在承受机械载荷的同时，降低界面接触电阻，保障大电流传导的连续性。
无油自润滑传动： 在部分高温热压炉或真空阀门驱动机构中，长螺杆可作为运动传递部件。利用石墨材料固有的层状晶体结构，在无法使用常规油脂润滑的真空、无尘洁净环境中，实现顺畅的位移调节与流量控制。

高纯石墨异形件广泛配套于各类真空/惰性气氛高温炉（如真空烧结炉、真空钎焊炉、高压气淬炉、石墨化炉等），具体应用领域包括：

真空热处理与粉末冶金： 用于炉内热场的结构组装、发热体连接及工件承载支撑，解决金属材料在高温下的热软化与氧化痛点。
光伏与半导体制造： 应用于单晶硅生长炉、多晶硅铸锭炉及化学气相沉积（CVD）设备中的热场连接、电极传导及部件固定，依托材料的低杂质含量，控制过程污染风险。
有色金属冶金： 用于铝、铜等熔融金属的输送与脱气工艺。利用石墨与非铁基熔融金属互不浸润、抗热震的特性，支持其在熔体中直接工作。
化工与特种反应： 在强腐蚀性介质环境下充当输送管道与反应釜连接件，替代常规耐蚀合金，应对化学侵蚀。

在选用石墨异形件时，其材料的物理与化学指标需严格契合工况。以下为等静压高纯石墨的核心技术表现：

超高温力学稳定性： 在真空或惰性气氛保护下，材料的耐热温度。与常规金属材料随温度升高强度急剧下降的特性不同，高纯石墨的机械强度在一定温度范围内（随温度升高反而有所提升，展现出优异的抗蠕变性能。
低热膨胀系数（CTE）： 材料的热膨胀系数显著低于多数高温合金。在剧烈的升降温交替过程中，螺纹副的配合形变量极小，有效维持了热场结构的尺寸精度与机械稳定性。
优良的化学惰性与高纯度： 材料不与绝大多数强酸、强碱以及非铁基熔融金属发生化学反应。通过精密的工艺控制，高纯石墨的灰分可控制在较低水平，从而降低了向高纯度物料中引入微量金属杂质的风险。
固有自润滑与免维护： 石墨晶体层间较弱的范德华力使其具备良好的滑动摩擦性能。螺纹配合与传动副无需额外加注任何润滑介质，契合真空、无尘的洁净工况要求。

由于各款真空高温炉的热场设计、功率分布及气氛流动存在差异，石墨异形件通常需要严格依照工程图纸进行定制化加工：

螺纹公差与防崩刃控制： 针对石墨材料抗拉强度相对较低、螺纹易崩刃的物理特性，采用专用刀具与优化的切削参数，严格控制内、外螺纹的配合公差与表面粗糙度，杜绝装配时的应力集中。
纯度等级与工况匹配： 可根据具体行业应用，提供常规高纯石墨或经过高温气体纯化处理的半导体级石墨。
几何结构工艺性评估： 针对台阶变径处的热应力集中问题，我司工程团队可根据客户提供的实际运行参数，对壁厚过渡及倒角R角提供制造工艺可行性建议。
