如何构建稳定工业热场？解析方形石墨筒在高温炉体中的关键作用

在光伏晶硅生长、真空热处理以及多种高温冶金工艺中，如何有效控制热量传导、构建均匀且稳定的热场空间，是直接影响产品成品率与能耗的关键因素。方形石墨筒（亦称方形石墨桶）作为高温工业炉核心热场系统的重要组件，凭借其特有的材质属性，在这些高要求工况中发挥着关键的控温与保温作用。

一、 产品概述与工作原理

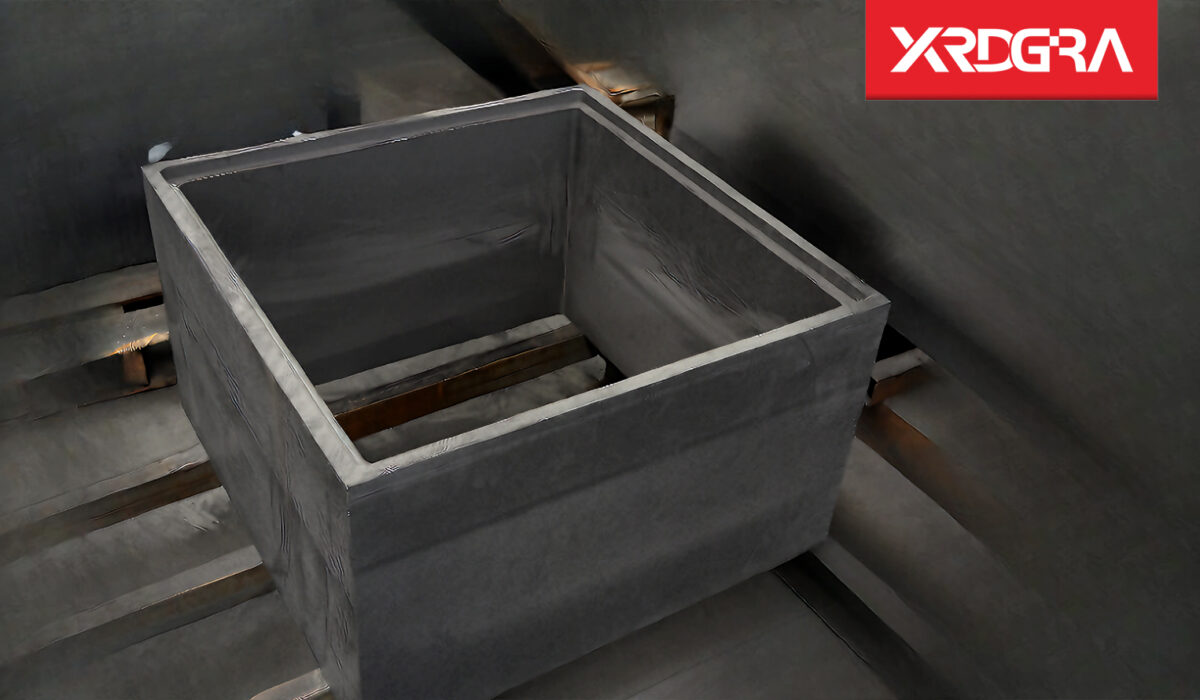

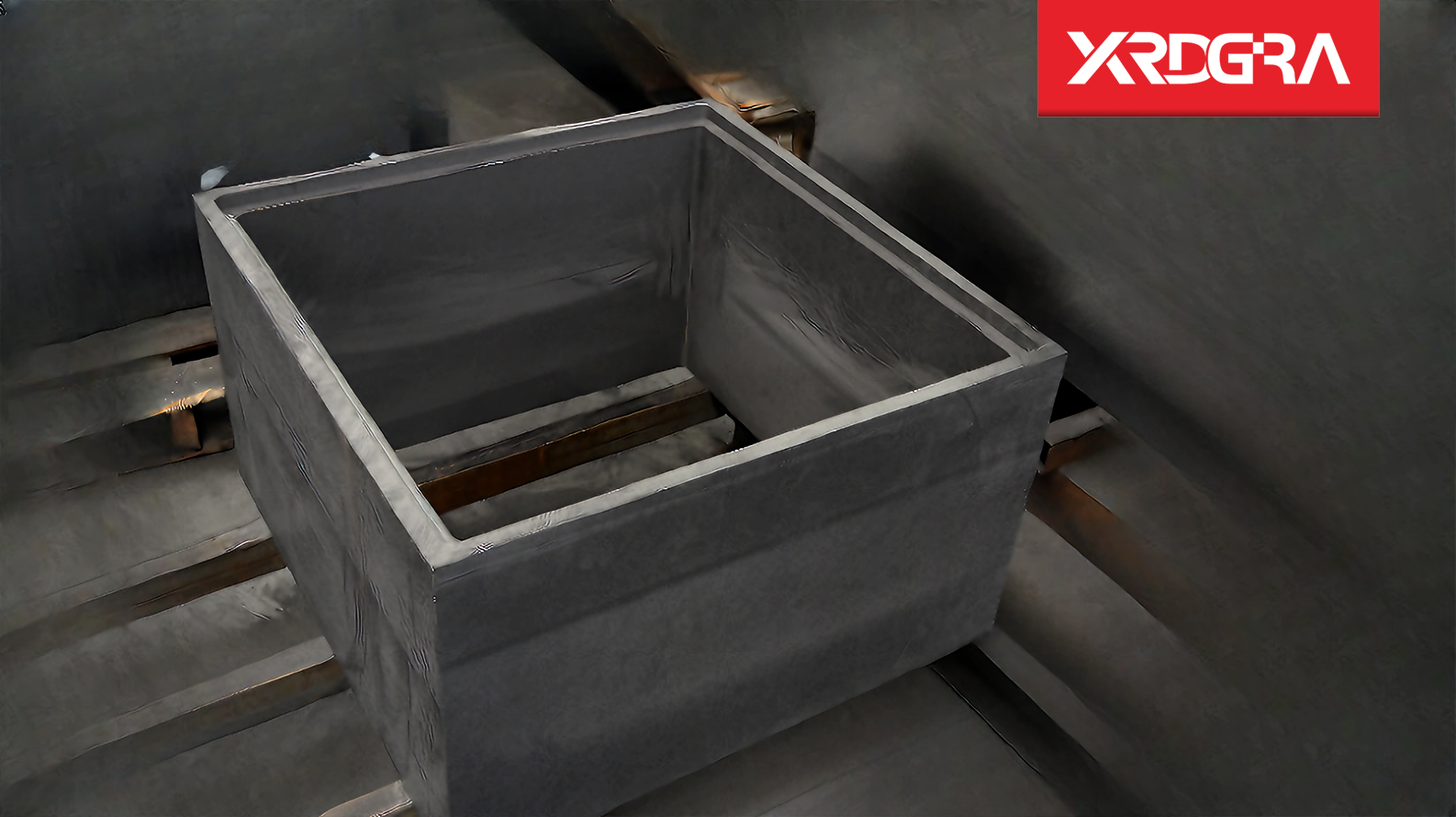

方形石墨筒主要采用高纯石墨材料，经过结构设计与机械加工而成。在高温炉体内部，它通常充当保温筒或热场隔绝部件。

其核心工作原理依赖于石墨材料在特定方向或结构下的热传导特性。通过合理的空间布局，方形石墨筒能够有效阻止内部核心区域的热量过度向外炉壁传导。这种特性能在炉内限制出高密度的热量聚集区，从而构建出一个相对稳定、温度梯度可控的热场空间，为物料的高温反应或晶体生长提供必要的环境基础。

二、 核心性能特点

方形石墨筒之所以在光伏和真空炉行业得到深入应用，主要得益于高纯石墨材料自身的物理与化学优势：

• 热场构建与保温效果： 具备良好的热力学响应能力，能有效减缓热量流失，提升炉膛内部的温度均匀性，降低整体能耗。
• 结构稳定性： 在真空或惰性气体保护的高温环境下，石墨材料不易发生明显的结构变形，能够保持长期的形状稳定。
• 耐化学侵蚀能力： 对多数高温熔融金属或酸碱气体具备较强的化学惰性，延长了组件在复杂炉气环境中的使用寿命。
• 空间利用率高： 相比于圆形结构，方形设计在特定的方形炉膛或多工位排列中，能够更好地契合空间，提高炉内有效装载容积。

三、 主要应用领域

目前，方形石墨筒在多个需要高标准热场控制的工业领域中，技术应用已经趋于成熟：

1. 光伏行业

在单晶硅/多晶硅长晶炉的热场系统中，方形石墨筒常用于外围保温或定向导热控制。其能够辅助调节炉内的温度梯度，对硅材料结晶过程中的晶格完整性起到协同保障作用。

2. 真空炉行业

在高温真空电阻炉、热压炉以及气相沉积炉中，方形石墨筒作为内衬隔热组件或物料防护罩，一方面防止热量散失损坏外部加热元件与炉体，另一方面保护内部工艺环境免受外界杂质干扰。

四、 常用技术参数参考

为了满足不同工业炉的设计标准，产品在生产过程中针对材质关键指标进行控制。以下为常见高纯石墨材料的基础理化参数指标：

性能指标	标准数值范围
原材料基础	高纯人造石墨
体积密度 (Bulk Density)	≥1.75 g/cm3
灰分 (Ash Content)	≤50 ppm
抗折强度 (Flexural Strength)	≥35 MPa
抗压强度 (Compressive Strength)	≥65 MPa
适用环境	真空、惰性气体或还原性气氛
加工精度	满足毫米级结构组装与热场匹配要求

五、 工艺定制与供货说明

各家工业炉的内部热场设计（如加热器分布、气流走向、承重需求）均不相同，因此方形石墨筒多采用依图定制的生产模式。

关于定制加工： > 我们可以根据客户提供的详细工程图纸，对方形石墨筒的壁厚、转角弧度、外形尺寸以及表面开孔（如观察孔、测温孔）进行加工。在制造过程中，严格控制几何尺寸，确保组件在炉体现场组装时具有良好的匹配度，避免因装配间隙过大导致热场漏热。
