工业旋转设备密封方案：石墨环的技术特性与应用规范
在泵、阀、压缩机、风机及反应釜等旋转设备的运行中，动密封组件的稳定性能对整体工艺流程具有重要影响。石墨环作为一种常见的密封元件，常用于应对需要耐温、耐腐蚀及自润滑的工业工况。
以下为石墨环的技术特性简介及在安装、运行、储存阶段的操作规范，供设备运维与采购人员参考。

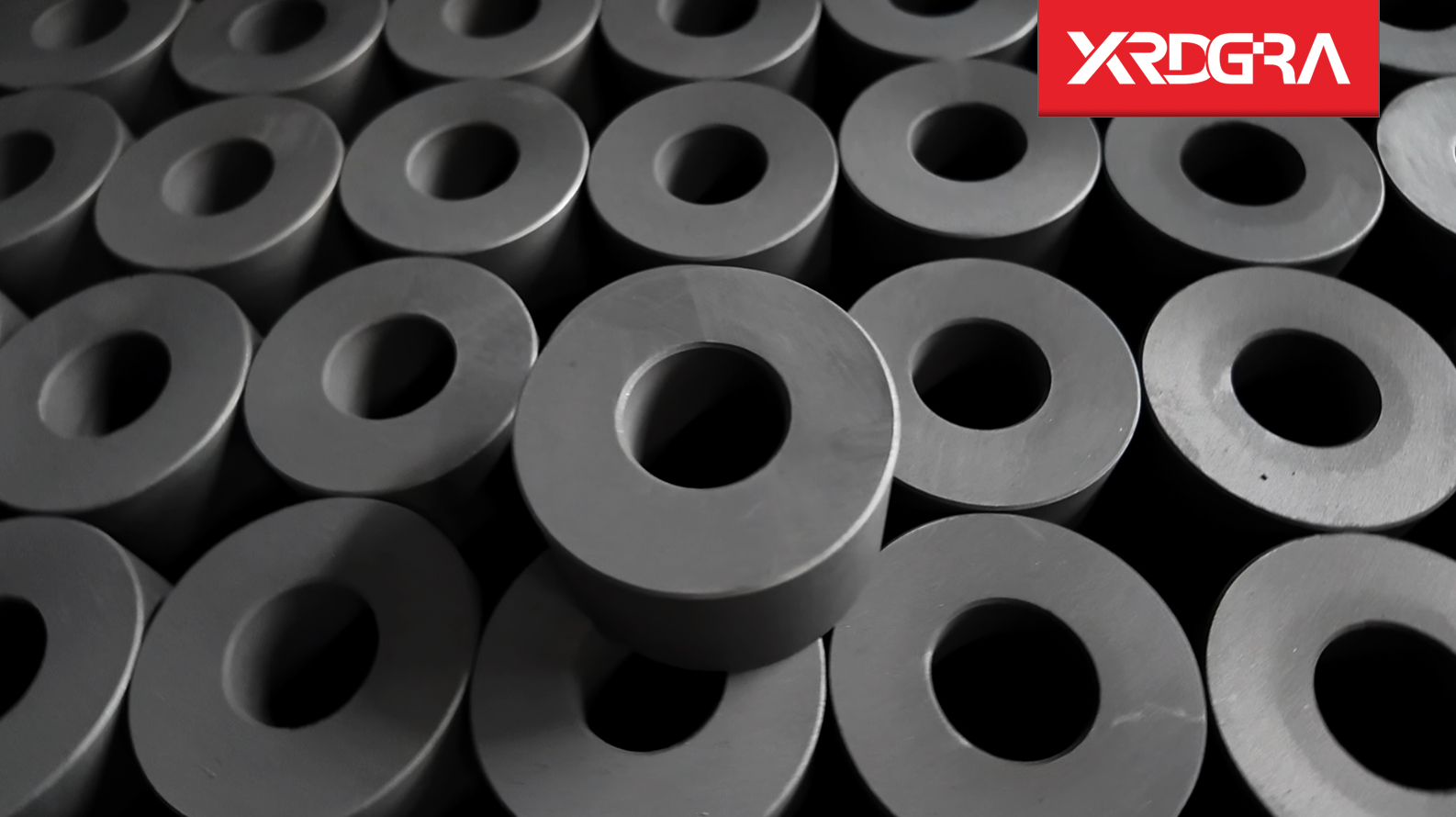

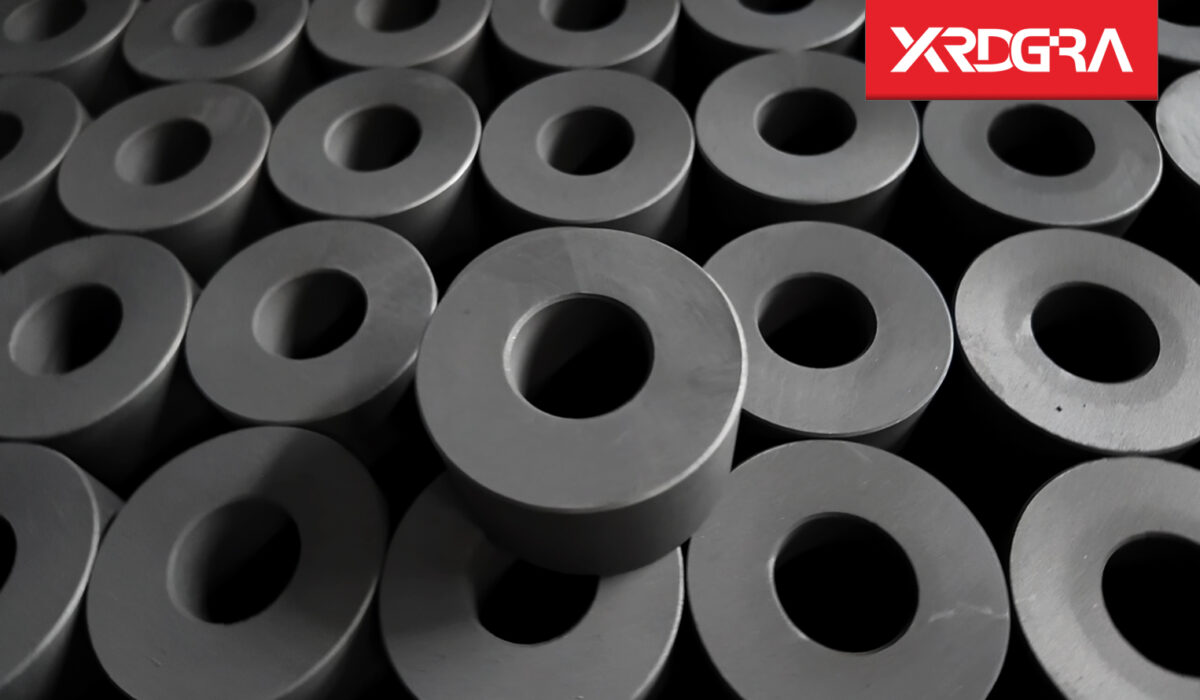

一、 石墨环的技术特性
石墨环主要由高纯度石墨材料经机械加工而成，其材料本构赋予了元件以下物理与化学特性：
- 耐温与耐腐蚀性：在特定的高温及酸碱介质中，高纯石墨能保持较为稳定的化学性质，不易与多数工业流体发生化学反应。
- 自润滑与低摩擦：石墨材料微观上的层状结构使其具备较低的摩擦系数。在边界润滑或缺乏润滑剂的干摩擦工况下，能够减缓配合副的机械磨损。
- 机械补偿能力：具备一定的回弹性能，可对设备运行过程中的微小轴向或径向位移起到一定的补偿密封作用。
二、 适用设备与工况
石墨环主要安装于各类动密封与静密封结构中，常见应用设备包括：
- 工业泵及机械密封装置
- 管道控制阀与调节阀
- 螺杆式及往复式压缩机
- 工业风机与搅拌釜
三、 使用、安装与维护规范
为保障密封效果，延长元件的实际使用周期，操作人员在各环节需遵循以下技术规范：
1. 温度与工艺控制
石墨材料虽具备良好的耐温能力，但在高温环境下仍存在氧化风险。
- 冷却系统管理：在高温炉或热流体设备中使用时，应当确保配套的冷却系统运转正常，将密封区域的温度控制在材质的设计耐温范围内。
- 避免热冲击：温度的剧烈波动容易导致石墨材料内部产生应力，从而引发开裂。在系统启动或停机时，应当执行逐步升温或降温的工艺规程。
2. 压力监测与压缩量调整
系统压力超出设计极限或安装不当易导致密封元件损伤。
- 运行压力监测：在高压工况下，建议配合压力传感器等监测仪表，定期核对系统实际压力是否在密封件的承压设计范围内。
- 控制轴向压缩量：石墨环的装配压缩量需控制在工程设计指标内。压缩量不足可能导致泄漏，而过度压缩则容易造成密封环变形或弹性降低。
3. 周期性检查与更换
石墨环在运行过程中属于易损耗件，需纳入设备的定期维护计划。
- 状态检查：利用设备检修周期，重点检查石墨环是否存在异常磨损、局部化学侵蚀、微小裂纹或边缘崩角。
- 同规格替代：当密封性能下降或达到预定维护周期时应及时更换。更换时，应当选用与原设计材质、几何尺寸及物理密度相符的产品。
4. 装配技术要点
装配过程中的不当操作是导致早期密封失效的常见原因。
- 腔体清洁：安装前，应当彻底清除密封腔、轴表面及配合面上的金属屑、灰尘和杂质，避免异物影响贴合紧密性。
- 防撞击防护：石墨材料质地较脆，抗冲击性能较弱。在搬运和装配过程中应当轻拿轻放，避免跌落或受到硬物撞击。
- 方向与位置校准：确保石墨环准确就位。对于设计有特定切口或流向标记的特殊结构石墨环，应当按照规定的方向和工艺要求进行定向装配。
5. 存储环境要求
不当的储存条件可能会影响产品上机前的内在质量。
- 环境控制：石墨环库存应当存放在干燥、清洁的库房内，避免受潮或接触污染源。
- 避光避高温：应当避免长期处于高温或阳光直射的环境中，以维护材料性能的稳定。
