石墨发热体：同样是发热，为什么有的做成棒、有的做成板、有的做成筒？

石墨发热体不是一个具体形状的名字，而是一类件的统称。细长的棒、扁平的板条、围成一圈的圆筒，都归在它名下，看上去差别很大。可把它们摆到一起就会发现，形状不是先画出来的——它是被电流要走的那条路径定下来的。这篇文章不重复讲“石墨能发热、耐高温”，而是把这一类件按“电流怎么走”排成一条谱系，再看每一类各自的适用面与代价，以及圆筒上那道开口到底在管什么。

信瑞达石墨 · 技术专栏

炉子要把工件、坩埚或料盘升到工艺温度，热量得有个来源。石墨发热体走的是电阻发热这条路：电流从炉体电极引入，经过元件本体，靠自身电阻把电能转成热能，再以辐射与传导的形式把热量送进炉膛。它在炉内常常只是一件不显眼的灰黑色部件，但要盯的账并不少——材料牌号、形状、电气参数、装配关系、使用环境，哪一项没理顺，都可能提前收场。

一、先说清它干的活：把电变成热，再把热送到料上

这一类件的共同任务只有两句话：把电能转成热能，把热量送到该去的地方。前一句靠材料与形状，后一句靠布置与配合。很多选型讨论绕不开的麻烦，恰好出在两句被混成一句的时候——一件件发热能力够不够，与它发出来的热有多少真正落到料上、落得匀不匀，并不等价。

石墨之所以在这条路上被反复选中，有几条实打实的理由：可服役的温度区间靠上；在真空与惰性气氛下相对稳定、放气量少，对洁净度敏感的炉内环境比较友好；可车、可铣、可钻、可开槽，形状自由度大，能按炉膛轮廓做成各种样子；密度相对低，自重小，对电极连接处与支撑结构的负担也小。

代价同样要说在前面：石墨在氧化性气氛、持续高温下会氧化损耗，这是材料本身的性子，不是靠件做得好能绕开的；另外它质脆，怕磕碰，吊装与转运都得当心。这两条后面还会回来。

二、形状不是先画出来的：先有一笔电气账

一段石墨件要发多少热，起点并不在形状上，而在电上。炉子需要多大功率、供电电压是多少、允许的电流有多大，这几项定下来，元件该有的总电阻就大致定了。而电阻由两件事决定：电流走过的那条路径有多长、这条路径的截面有多大。

问题就在这儿：路径的长度与截面，在成品上从来不是一个抽象的数，它总要落在某个具体形状上。要么把件做长把路拉长，要么在件上切开、留缝、留槽，让电流不得不按规划好的路线走。行业里“先有电气账，后有加工图”的说法，说的就是这件事。

于是同一笔账在不同炉型、不同炉膛轮廓下，解出来的形状五花八门。把它们归到一起看，分类的依据其实不是“长得像什么”，而是电流在这件东西里是怎么走的。

三、同样要发热，为什么长成了不同的样子

按电流路径的实现方式，炉内常见的石墨发热体大致有这么几类。它们不是高低等级的关系，而是同一笔电气账的几种解法。

形态	电流怎么走	较适用的场合	要付的代价
棒状直通	沿杆轴直通，两端接电极，路径接近一条直线	插挂式或局部加热、炉内空间受限的位置	单根能做出的路径长度有限，均温要靠排布来凑；两端接头处是薄弱点
板条开槽往复	板面上开不贯通的长槽，电流在板面来回折返	面向工件的面加热，平板料、料盘的均匀受热	折返要走开槽，板的刚性被削弱；槽的宽窄与位置直接写进电参数
筒形开缝蛇行	筒壁多道上下交错的竖缝，电流沿并列的带绕圈蛇行	需要把炉膛围起来的包围式加热	缝多、加工量大；缝端是电流转折处，也是筒壁的薄弱处
筒形单侧开口绕行	筒壁只留一道开口，筒体成一个不闭合的环，电流沿筒壁绕行前进	结构求简、以圆周方向均温为主的场合	路径长度受筒身周长限制；开口两侧的截面处电流密度偏高
分段拼合	把路径分成几段，靠搭接串起来把总长度做出来	大直径、轮廓复杂、单件做不出来的场合	接头处的接触电阻；段与段之间的装配累积误差

挑哪一类，先问两件事：电流要从哪里进、从哪里出；炉膛要哪一种包围方式。这两问定了，形状基本就有了影子，剩下的才是尺寸与公差。

四、筒形为什么被反复选中

上面几类里，筒形出现的次数偏多，原因不难找。

筒形能把发热面围成一圈。受热区被“包”在里面，圆周方向各个位置都朝向发热面，均温性容易做出来。相比把几根棒插在炉膛一边，包围式布置在温度场这件事上省力得多。

辐射传热是“看得见才收得到”。两个表面之间的相对位置、中途有没有被别的件挡住，直接决定热量能不能落到该落的地方。筒形在这一点上有天然优势——它的发热面本来就朝着炉膛中心。

筒形便于与端面配合。一端或两端做成环状端面，与电极、支承件落座，立式安装时找正也有明确的基准，这是棒状与板状不太容易给出的。

代价也要一并说清：大直径长筒是从整块料里掏出来的，对坯料规格有要求，而大规格高纯坯的供应本身有限。中心料与外圈余料怎么用，直接决定这类件的成本结构——它未必是“越大越贵”，而是“越费料越贵”。

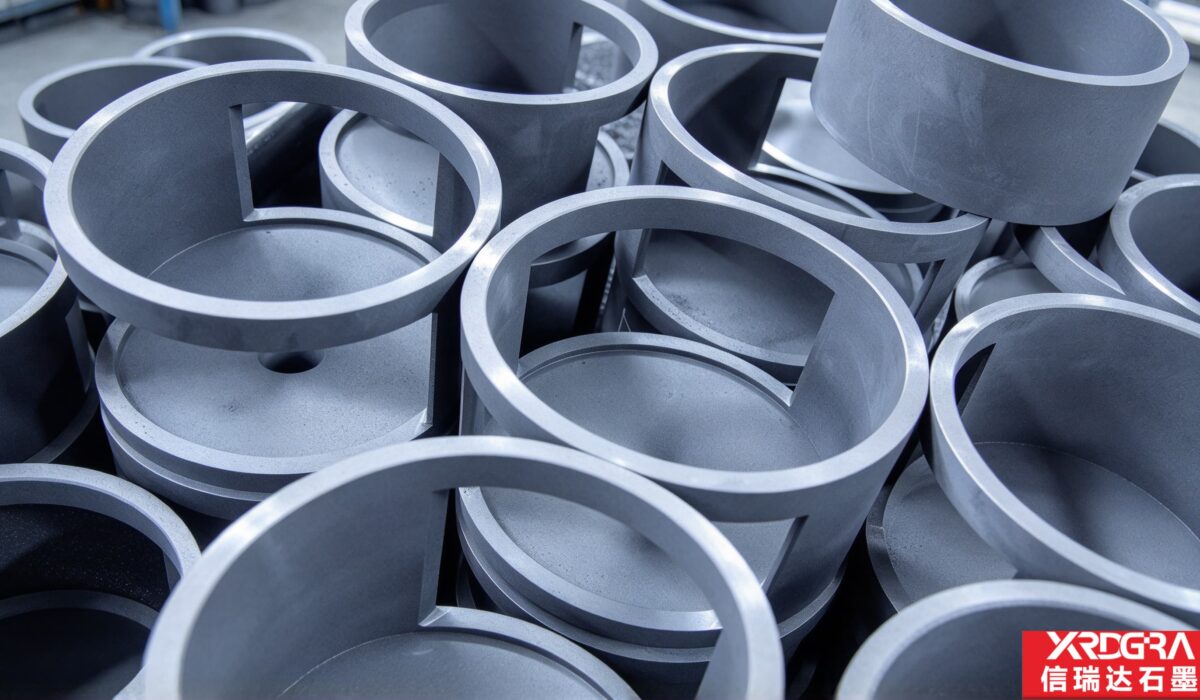

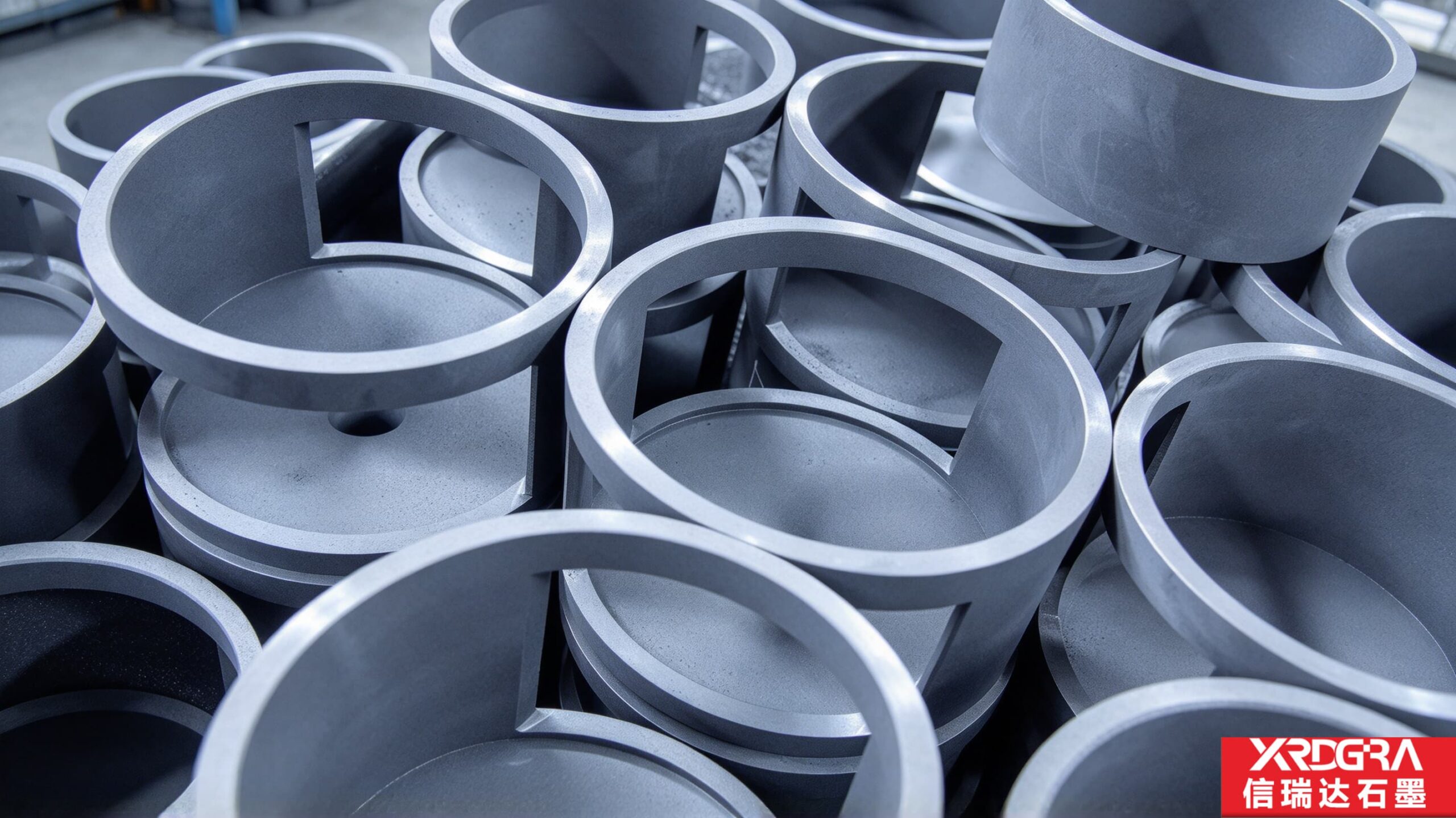

五、筒上那道开口（或那一列缝），到底在管什么

先设想一个壁上什么都没开的完整石墨筒。电流从上端进来，往下有无数条通路可走，环向也可能形成一条通畅的闭合回路。这样自由流动的结果是发热不受控：各处电流密度不一致，筒身的温度分布就靠不住；环向那条低阻通路还会分走一部分电流，它并不怎么干活，却带着局部发热。

所以在筒壁上把路径规划出来，是这道开口担的一层作用：开口或缝把筒壁切成一条条并列的带，电流不能再随意横穿，只能沿着带的方向走。走到带的末端无路可走，就拐进相邻那条继续走，绕着筒壁一圈圈前进。路径被拉长了，在合理的供电电压下才做得出需要的功率。

另一层作用是隔断。筒壁如果首尾接成一整圈，环向就成了一条顺畅的近路；在壁上留一道开口，等于把这条路断开，迫使电流从进电点出发、沿筒壁走完全程、再从开口另一侧的出电点出去。这也是为什么开口的位置往往进电与出电分居两侧——开口的宽窄与位置不是外观尺寸，它把进电与出电隔开多远、把有效路径定成多长，本身就是电气参数。

还有一层作用是给热膨胀留余地，同时让筒体仍是一个整体。高温下筒壁沿径向与轴向都要膨胀，开口给了每条带各自伸缩的间隙。这也解释了一处容易被忽略的做法：缝或开口通常不从头通到尾——一旦通到底，缝两侧就成了互相独立的两半，筒体的刚性与强度都要打折扣。

还有一处要记住：开口边与缝端是电流转折的位置，也是筒壁上相对薄弱的地方。棱边尖锐既容易崩，加工之后也通常会留过渡、倒钝、去毛刺。这一步不是收尾动作，而是性能工序。

六、无论哪一类，要看的都是同一把尺子

形态可以不同，选型时要核的量却没变，大致是三样：

• 路径长度——它决定在给定电压下能不能做出需要的功率，也决定这件东西的尺寸能不能装进炉膛；
• 路径截面——壁厚乘以带宽、杆的直径、板条的厚度，都是它。截面决定路径上各段的阻值是否彼此接近，进而决定整件发热匀不匀；
• 转折处——缝端、开口边、端面，以及各段的过渡位置。电流在这里换向或改变截面，热量与应力也容易在这里集中。发热体的失效常常从这几处起头。

换句话说，把这三样看住，形状层面的差异反倒好商量；反过来，形状画得再对，这三样没做匀，照样发不出想要的热。

七、装进炉子以后的三笔账

其一，洁净这一笔。真空炉里气体被抽得极稀薄，从炉内任何一处跑出来的东西，都会在近乎无物的环境里直线传播，落到工件表面，也落到发热体与隔热屏表面。石墨能在这种环境里当热源，一条重要前提是它本身放气量少、相对稳定；但这个前提要成立，料端与工序都得是干净的。所以这类件通常走高纯料，开缝开口之后要逐条清粉清缝，棱边去毛刺，成品单件包装防磕碰，尽量减少运输途中磨出新的粉。

其二，它自己受热匀不匀。石墨抗热震的能力相对不错，但它吃亏的地方不在温度高不高，而在同一件上的温差大不大——温差一大，照样会裂。壁厚偏薄的那一段截面小、电阻大，通过的电流密度更高，发热更快；若它同时散热条件还更差，两头一起作用，这一处就要偏热。长期偏热的那一段，是这类件的常见失效起点。

其三，装配上的贴合。端面要平整，并且垂直于筒身轴线，与电极的接触面要贴合——接触不良的地方接触电阻偏大，通电时就在那一圈局部发热，这类问题从外面看不出来，却常是失效的起头。与外围件之间的间隙宜匀，一边贴一边空着，等于人为造出一条不均的路径。还有一层更容易被忽略：石墨件之间、石墨与金属件之间、石墨与绝缘件之间，线膨胀系数本来就不同，冷态装得上不代表热态不受力；石墨抗拉抗弯偏弱，热态下被顶住、被拉住的力集中在局部，容易在那里起裂。

八、寿命账：电阻漂走之后，怎么判断该换件

石墨发热体的电阻不是一辈子不变的。服役过程中，筒壁与缝壁逐步变薄，截面变小、开口变宽，电阻随之上升；在同样的电压下，输出功率往下掉，现场就表现为炉温上不去、升温变慢、同炉温差变大。这属于消耗性变化，是正常现象，但需要能被看见。

失效一般从这几处起头：壁厚偏薄处或电流密度偏高的位置先局部过热；缝端、开口边、口沿这些薄处先崩口；反复升降温的热震在这些位置留下裂纹；与电极的接触面接触电阻偏大，也会在那一圈先出问题。这几处的共同点，是位置大多落在电流或受力的转折处，所以加工、吊装、装配里反复强调要护住它们。

比较实用的做法是定期测量电阻并记录。拿到一串变化趋势，比单次判断“坏没坏”有用得多，也便于安排换件时机。成组使用的一批，宜成组更换，避免新旧混用导致功率分配不均，炉温均匀性跟着受影响。

边界也要讲透。真空或惰性气体保护的环境，正好避开了石墨在氧化性气氛下会氧化损耗这一点，这是它在这类炉子里用得多的原因；但真空维持不住、或者工艺中引入了氧化性气体时，石墨仍会氧化损耗。这不是发热体自己能解决的问题，需要结合炉况一起判断。说到底，石墨的长处是“高温、洁净、可按图成型”，它是一项专用方案，并不是所有加热场合都非它不可。

九、加工端与订单上要盯的几处

• 壁厚均匀与内外同轴：车内外圆尽量在一次装夹里完成，把壁厚差控制住。壁厚均匀既是电阻均匀，也是热应力均匀，这是这道活里比较吃时间的一处；
• 开口与开缝：缝数、缝宽、缝位、缝深，或开口的宽窄与位置，按图逐道核对，不凭手感。前面说过，这类尺寸偏差不是外观偏差，而是电参数偏差；
• 开口边与缝端：留过渡、倒钝、去毛刺，是这个件的性能工序，而不是收尾动作；
• 端面与口部：端面平整且垂直于筒身轴线；若带安装孔、台阶、止口或键槽，这些特征与筒身、与开口的位置关系要有统一基准，否则装配时对不上；
• 长筒走内孔：刀杆悬伸长，容易出现“两头准、中间让出去”，内孔形位宜分段测量核对；
• 夹持与吊装：筒形件刚性有限，夹紧力偏大或集中在几处，会在筒壁上留下看不见的暗伤，装炉受热之后才显现；大件翻面与起吊，容易碰伤开口边；
• 清粉清缝：石墨切出来是粉不是屑，容易挂在缝里、开口处与内腔中，加工后要逐条清理；
• 成组一致性：成套交付时建议同批材料、同一条工艺路线，各件的电阻差异尽量小。

订单上宜一并写清楚这几项：装在哪、怎么装（炉膛尺寸、件在炉内的姿态、与电极的连接方式）；目标温度区间与炉内环境（真空度、是否会有氧化性气体引入——这一项决定材料能不能用、用哪一档）；功率、供电电压与引入方式（单端还是两端，这两项直接决定需要的电阻）；开口或缝的参数与布置；端面与口部形式；与外围件的间隙与热态余量；成组件数与一致性要求；验收方式（尺寸与形位按哪几个测点量、测的时候件是立放还是平放、电阻或功率用什么口径核对）；吊装与包装要求。工况或尺寸不确定时，先做单件或小批验证，跑通一轮再放量，试错成本相对可控。

十、关于信瑞达石墨的石墨发热体

信瑞达石墨专业生产石墨发热体已有 30 年，在筒形、板状、棒状等发热元件的按图定制加工上积累了较多工艺经验。我们按照客户提供的图纸精准加工，严控壁厚、开口与缝的宽度缝位、端面垂直度等关键尺寸的公差；产品在正常使用与维护条件下使用寿命相对较长，获得了较多行业客户的认可。厂区位于河南平顶山宝丰，既有石墨材料产能，也有机加工产线，这类件的备料与加工可在厂内配套完成。

较稳妥的推进方式，是先把炉膛尺寸、目标温度、炉内环境、功率与供电电压、与电极的连接方式说清楚，再据此匹配石墨牌号与加工精度；尺寸或工况不确定的，先做单件或小批验证，确认发热表现与装配状态之后再放量。

写在最后

石墨发热体是一类件的统称，棒、板、筒都算。它们长得不一样，做的事却一样：把电能转成热，再让热落到料上。形状之所以分成这么几种，本质上是被电流要走的那条路径定下来的——路径多长、截面多大、在哪里转折，这三样在哪一类上都躲不开。所以一件发热体用得住用不住，一半看材料牌号与加工精度，尤其是壁厚、开口或缝的宽度位置、端面有没有做准做匀；另一半看炉内环境、供电与装配关系有没有理顺。选型时较稳妥的做法，是先列清炉膛尺寸、目标温度、炉内环境、功率电压与布置要求，再判断该上哪一档牌号与精度。具体工况仍建议结合实际参数确认。
